Tem nhãn bo mạch điện tử PCB

Description

Tem nhãn bo mạch điện tử PCB là gì?

Nhãn bảng mạch điện tử (thường gọi là nhãn PCB hoặc ký hiệu silkscreen) là các dấu hiệu vĩnh viễn hoặc bán vĩnh viễn được in trên bề mặt bảng mạch, dùng để nhận diện linh kiện, cung cấp thông tin sản phẩm và thực hiện truy xuất nguồn gốc trong sản xuất.

Chúng chủ yếu được chia thành các loại sau:

1. Nhãn silkscreen PCB (Silkscreen)

1. Định nghĩa: Chữ, số và ký hiệu được in trực tiếp lên lớp chống hàn của bảng mạch bằng phương pháp in lưới hoặc in phun.
2. Công dụng: Đánh dấu mã linh kiện (như R1 đại diện cho điện trở, C1 đại diện cho tụ điện), cực tính chân, điểm kiểm tra, logo công ty và số phiên bản.
3. Giá trị: Giúp kỹ sư nhanh chóng xác định và nhận diện vị trí linh kiện trong quá trình lắp ráp, gỡ lỗi và sửa chữa.

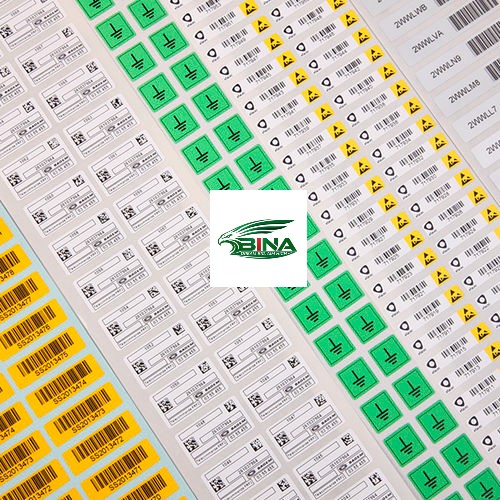

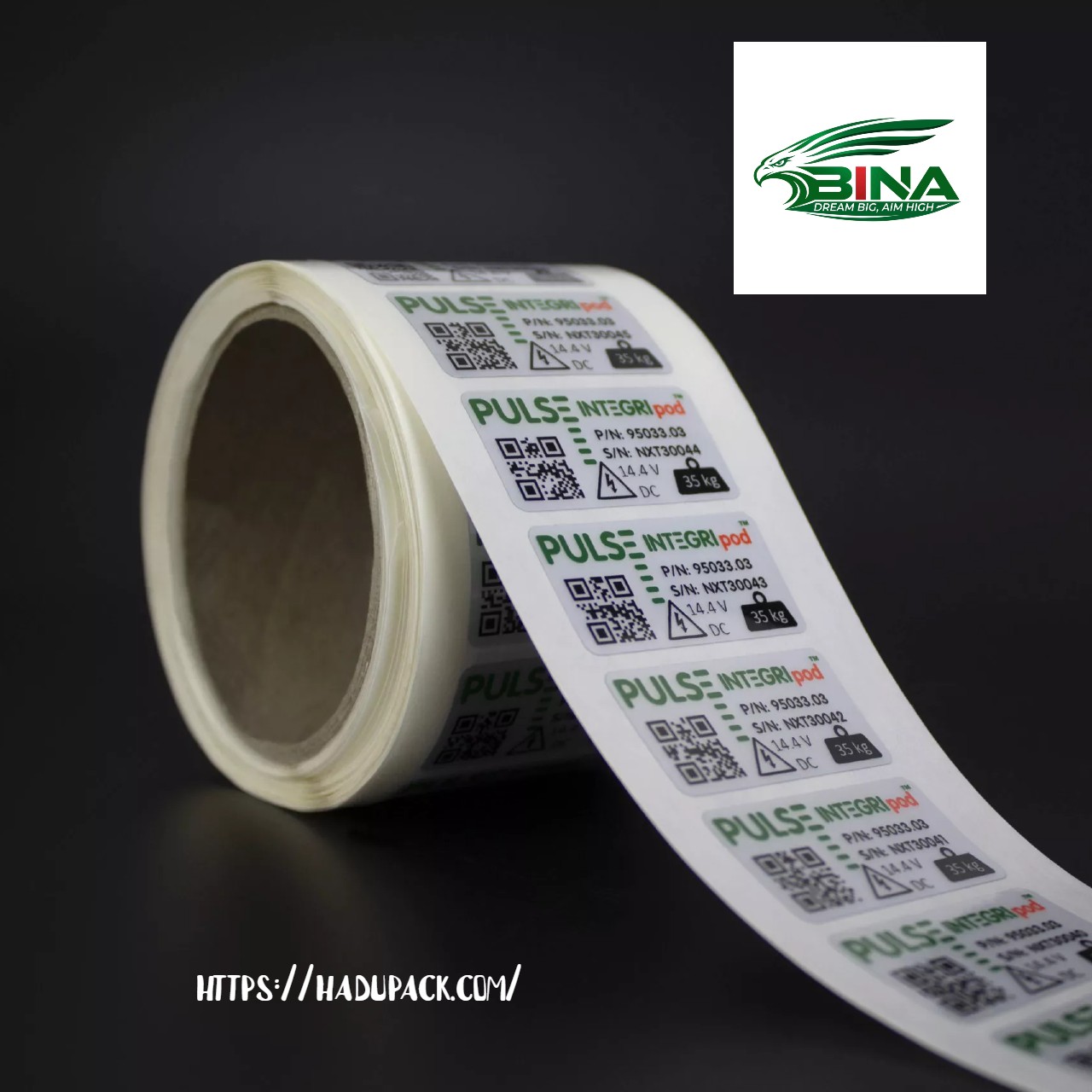

2. Nhãn truy xuất/mã vạch (Barcode/QR Code Label)

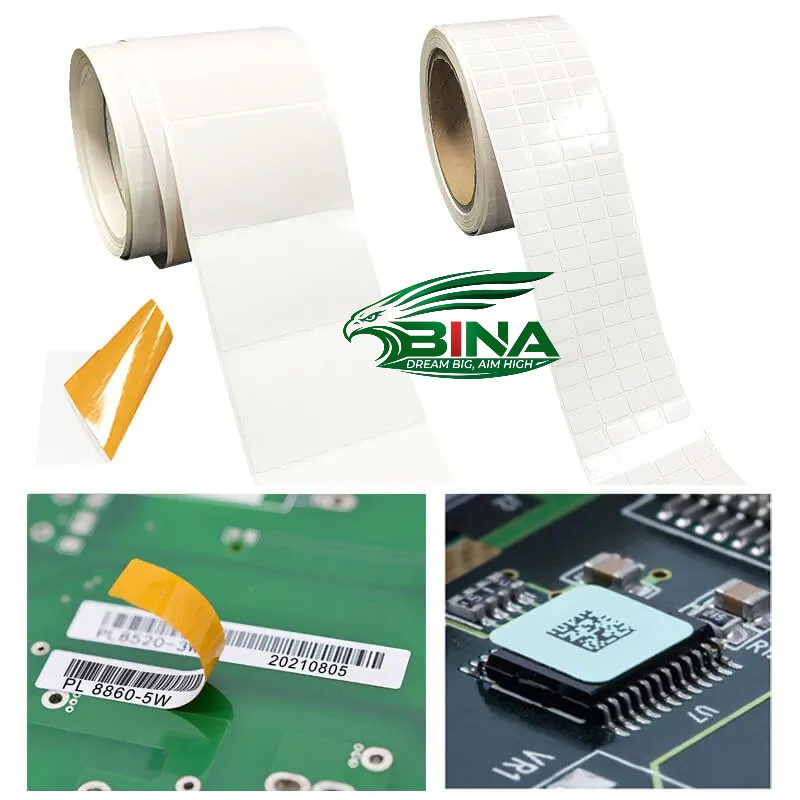

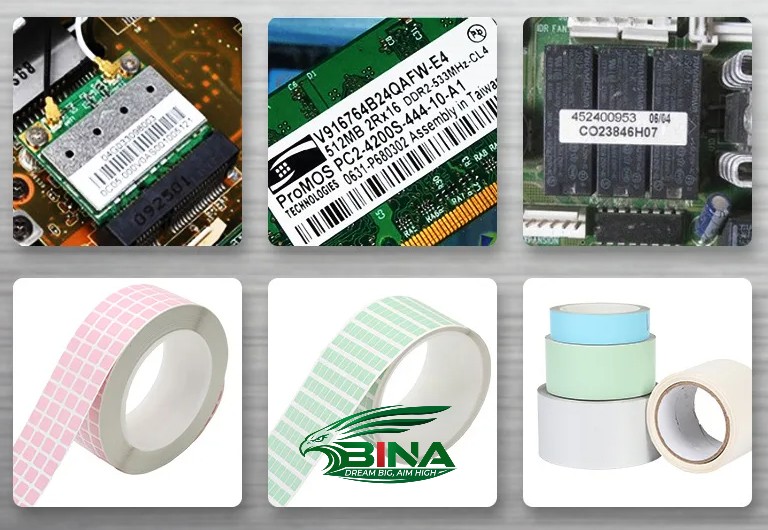

1. Định nghĩa: Một loại nhãn vật lý chuyên dụng chịu nhiệt độ cao được dán trên bề mặt bảng mạch (thường làm bằng vật liệu polyimide), có mã vạch, mã QR hoặc một chuỗi số sê-ri duy nhất.
2. Công dụng: Ghi lại lô sản xuất, ngày sản xuất, nhà cung cấp và lịch sử lưu chuyển của bảng mạch, tương đương với “chứng minh thư” của bảng mạch.
3. Giá trị: Được sử dụng để quét tự động, quản lý chất lượng và truy xuất nguồn gốc trong toàn bộ vòng đời tại các nhà máy hiện đại.

3. Dấu chứng nhận và cảnh báo

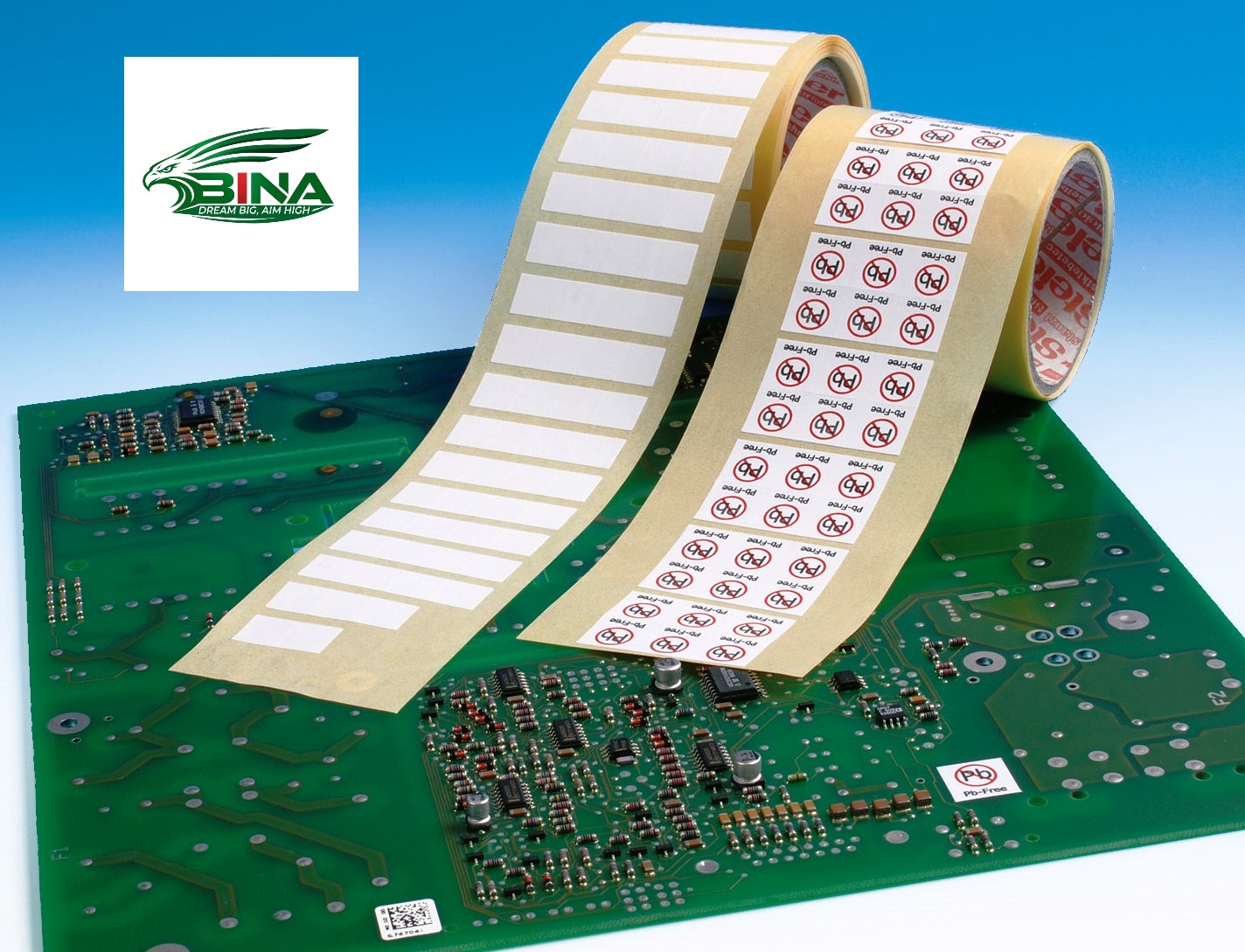

1. Định nghĩa: Các ký hiệu thường thấy trên bảng mạch, như CE, FCC, RoHS (biểu tượng thùng rác môi trường) v.v.
2. Công dụng: Cho biết sản phẩm đáp ứng các tiêu chuẩn về an toàn, tương thích điện từ hoặc bảo vệ môi trường.

◆Xem thêm:

1. https://hadupack.com/san-pham/in-sticker/
2. https://hadupack.com/san-pham/in-tem-bac/

Quy trình sản xuất tiêu chuẩn cho nhãn in lụa trên PCB

Các nhãn trên bo mạch điện tử PCB (thường được gọi là lớp in lụa – silkscreen, “Legend”, hoặc các ký hiệu văn bản) là những dấu hiệu nhận biết cố định được in trực tiếp lên bề mặt bo mạch nhằm hiển thị mã định danh linh kiện, sơ đồ chân, số lô sản xuất và thông tin cảnh báo.

1. Thiết kế và chuẩn bị dữ liệu

• Xuất file Gerber: Sau khi hoàn tất bố trí mạch trên phần mềm thiết kế PCB (như JLCPCB), tiến hành tạo dữ liệu hình ảnh cho lớp in lụa (Legend Layer) bao gồm văn bản và ký hiệu.

2. Đóng rắn lớp phủ chống hàn (Quy trình tiền xử lý)

• Trước khi in nhãn, lớp phủ chống hàn (màu xanh lá, xanh dương, v.v.) phải được phủ và đóng rắn bằng nhiệt để tạo ra bề mặt nền phẳng, đồng nhất, giúp mực in lụa bám dính tốt.

3. Chuyển hình ảnh (In ấn)

• In lưới (Screen Printing): Phương pháp truyền thống sử dụng khuôn lưới để gạt mực chuyên dụng (loại đóng rắn bằng nhiệt hoặc tia UV) lên bề mặt PCB.

• In kỹ thuật số LDI (Liquid Photo Imageable / In phun): Quy trình hiện đại, độ chính xác cao, sử dụng thiết bị in phun kỹ thuật số để phun mực chịu nhiệt cao trực tiếp lên các vị trí cụ thể, mang lại độ phân giải cao hơn.

4. Sấy và đóng rắn

• Các bo mạch PCB đã in văn bản được đưa vào lò sấy hoặc máy đóng rắn UV để mực liên kết chéo và đóng rắn hoàn toàn, đảm bảo khả năng chịu nhiệt độ cao (trong quá trình hàn reflow ở mức 200–300°C), chống mài mòn và chống ăn mòn hóa học.

5. Kiểm tra chất lượng và xử lý sau in

• Kiểm tra độ rõ nét của văn bản, phát hiện các lỗi như nét đứt hoặc nhòe mực; sau đó, bo mạch sẽ trải qua các công đoạn hoàn thiện bề mặt, tạo hình (phay/đột), kiểm tra điện và kiểm tra cuối cùng trước khi xuất xưởng.

Những vấn đề xảy ra khi sản xuất nhãn mác bản mạch điện tử PCB

Trong quá trình sản xuất và chế tạo PCB, các vấn đề thường phát sinh liên quan đến nhãn dù là ký hiệu in lưới hay tem dán chịu nhiệt chẳng hạn như độ bám dính kém, chữ bị mờ, sai lệch vị trí và không chịu được mức nhiệt độ yêu cầu.

Các vấn đề và biểu hiện thường gặp

1. Mực in lưới bị nhòe hoặc đứt nét: Mực có độ nhớt quá thấp sẽ lan ra ngoài, gây hiện tượng nhòe mép (bleeding); ngược lại, độ nhớt quá cao làm tắc lưới in, dẫn đến tình trạng đứt nét.
2. Bong tróc hoặc phồng rộp ở nhiệt độ cao: Trong các công đoạn nhiệt độ cao như hàn reflow, vật liệu làm nhãn hoặc lớp keo không chịu được nhiệt, dẫn đến hiện tượng mềm, cong vênh, hóa than hoặc bong tróc.
3. Chữ bị chồng lấp hoặc lấn sang các điểm hàn (solder pads): Kích thước chữ quá lớn hoặc tọa độ đặt sai khiến chữ che khuất các điểm hàn SMD, gây nguy cơ chập mạch hoặc mối hàn nguội (cold solder joint) trong quá trình hàn sau đó.
4. Mã vạch hoặc chữ không rõ nét: Bề mặt nhám, độ tương phản không đủ, hoặc sai lệch trong quá trình in/in lưới khiến hệ thống OCR hoặc máy quét mã vạch không thể đọc được thông tin.

Phân tích nguyên nhân gốc rễ

1. Các thông số quy trình không được kiểm soát: Sự không tương thích giữa mật độ lưới in và kích thước ký tự, hoặc nhiệt độ và thời gian sấy/đóng rắn không đạt yêu cầu.
2. Lựa chọn vật liệu không phù hợp: Không sử dụng các loại nhãn hoặc mực in chuyên dụng chịu nhiệt và chống tĩnh điện đáp ứng tiêu chuẩn công nghiệp.
3. Bề mặt không đủ sạch: Dư lượng nhựa thông (flux), dầu hoặc hơi ẩm trên bề mặt PCB làm giảm độ bám dính của nhãn hoặc mực in.
4. Lỗi thiết kế: Thiếu sự kiểm tra chặt chẽ theo tiêu chuẩn thiết kế để Sản xuất (DFM), dẫn đến khoảng cách và bố trí không hợp lý.

Bảo quản tem nhãn bo mạch điện tử

Việc bảo quản vật lý các loại tem truy xuất nguồn gốc dành cho bảng mạch điện tử (PCB/PCBA) cần tuân thủ các tiêu chuẩn nghiêm ngặt về nhiệt độ, độ ẩm và các biện pháp bảo vệ nhằm ngăn ngừa tình trạng hỏng lớp keo, phai màu hoặc biến dạng vật liệu.

Yêu cầu về môi trường bảo quản

1. Kiểm soát nhiệt độ: Khuyến nghị bảo quản trong môi trường có nhiệt độ ổn định từ 20°C đến 25°C để tránh nhiệt độ cao gây chảy keo từ lớp giấy nền hoặc làm giảm độ bám dính của tem.
2. Kiểm soát độ ẩm: Độ ẩm tương đối cần được duy trì trong khoảng 40% – 50% RH; độ ẩm quá cao có thể khiến vật liệu giấy hút ẩm hoặc làm hỏng lớp keo dính.
3. Bảo vệ khỏi ánh sáng và bụi bẩn: Tem cần được bảo quản trong không gian kín, sạch sẽ, khô ráo và thoáng mát. Tuyệt đối tránh ánh nắng trực tiếp hoặc tia cực tím (UV) để ngăn ngừa tình trạng lão hóa, đổi màu bề mặt tem hoặc lỗi không đọc được mã vạch/mã QR khi quét.

Quy cách đóng gói và biện pháp bảo vệ

1. Đóng gói nguyên bản: Tem chưa sử dụng cần được giữ nguyên trong bao bì gốc, kín, có khả năng chống ẩm và chống tĩnh điện; tránh mở bao bì quá sớm.
2. Bảo quản cách mặt sàn: Các kệ hoặc thùng chứa phải được đặt cách xa sàn nhà và tường để tránh hơi ẩm từ sàn làm hỏng các lớp tem ở phía dưới.
3. Hướng dẫn xếp chồng: Tránh đặt vật nặng đè lên để ngăn ngừa biến dạng lõi cuộn tem hoặc hiện tượng tràn keo do áp lực nén lên mép cuộn.

Vui lòng cho biết nếu bạn cần thêm thông tin chi tiết về các khía cạnh cụ thể, chẳng hạn như:

1. Loại vật liệu làm tem (ví dụ: polyimide/PI chịu nhiệt cao hoặc polyester/PET)?
2. Bạn quan tâm đến việc bảo quản tem chưa dán (hàng tồn kho) hay bảo quản tem đã được dán lên bảng mạch?
