Giá đỡ bản mạch PCB là gì?

Giá đỡ mạch PCB (hay kệ đỡ PCB) là một thiết bị lưu trữ và vận chuyển chuyên dụng được thiết kế để chứa các bảng mạch in. Chúng được sử dụng trong sản xuất điện tử, tạo mẫu và sửa chữa để sắp xếp và bảo vệ an toàn các bảng mạch mỏng manh mà không cần xếp chồng chúng lên nhau.

Tùy thuộc vào nhu cầu của bạn, các giá đỡ này thường phục vụ một trong hai chức năng chính:

1. Giá đỡ lưu trữ, sấy khô và vận chuyển:

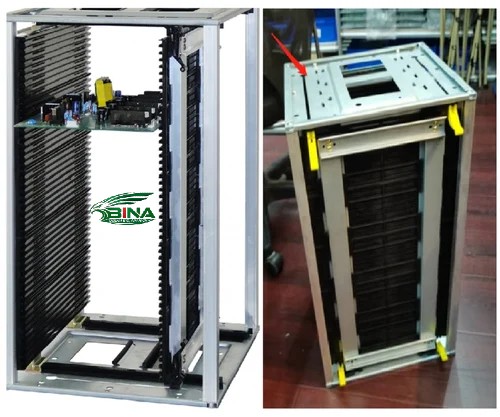

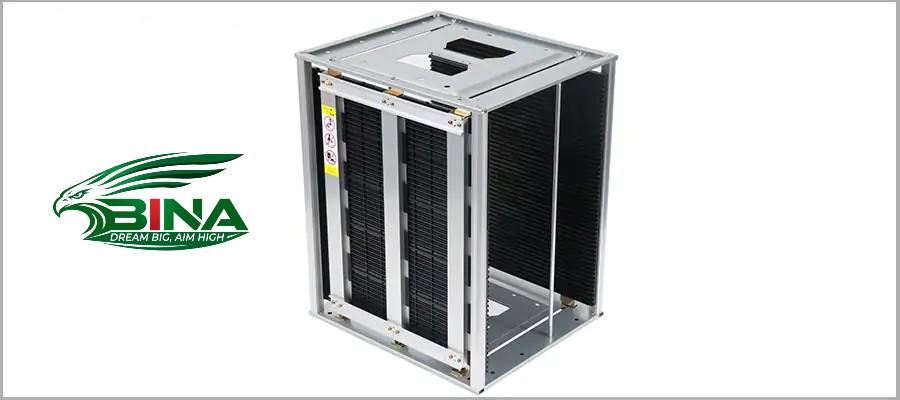

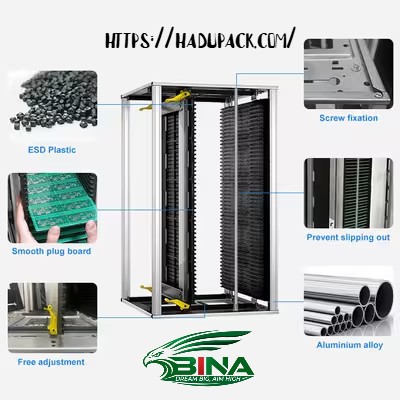

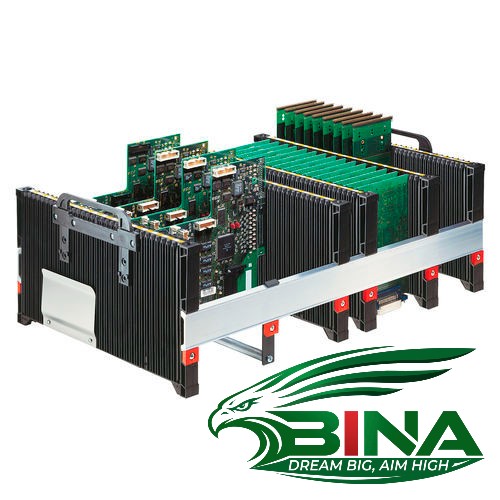

Được sử dụng trong quá trình sản xuất hoặc lắp ráp, các giá đỡ này giữ nhiều bảng mạch thẳng đứng trong các khe được chỉ định.

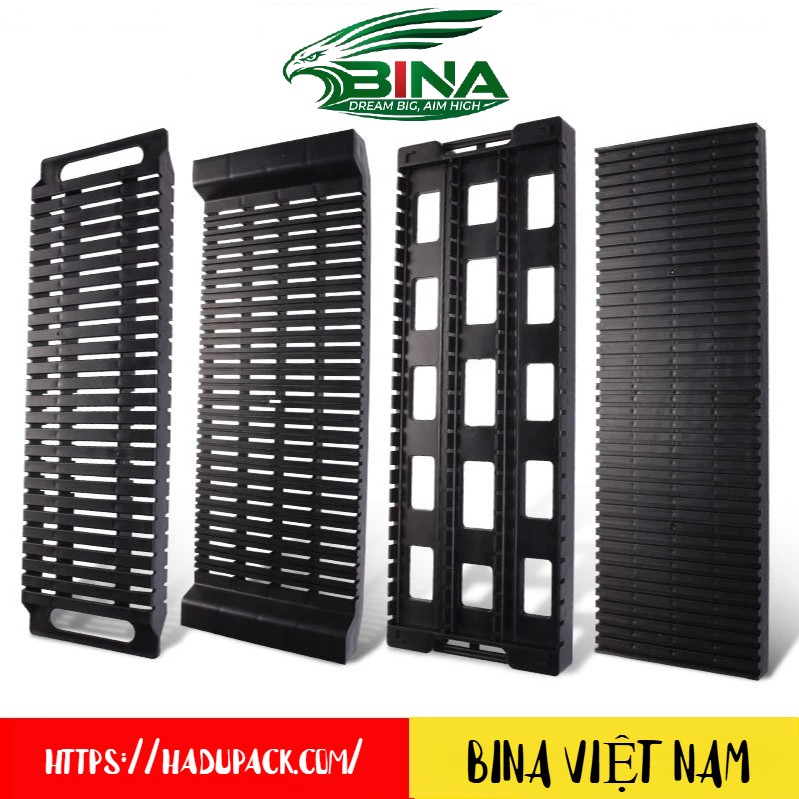

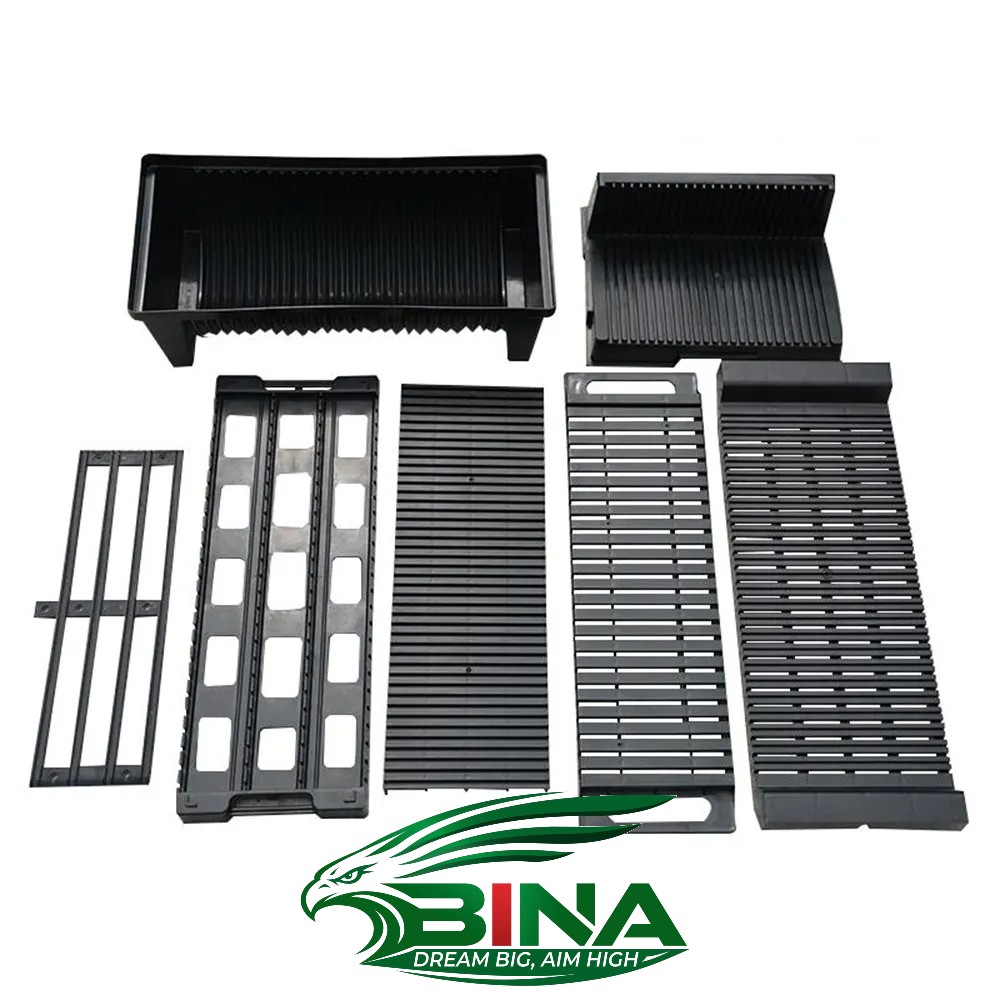

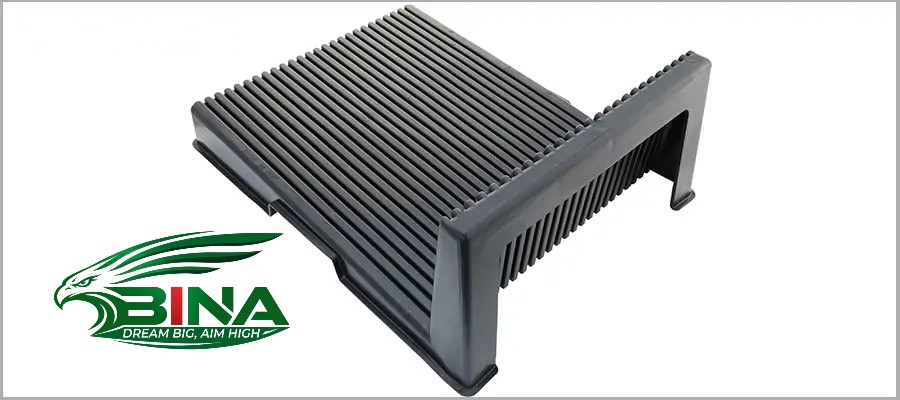

Thiết kế: Thường được làm bằng nhôm hoặc nhựa dẫn điện, chúng có các rãnh (khe) song song để giữ cho các bảng mạch được tách biệt.
Bảo vệ ESD: Hầu hết các giá đỡ công nghiệp đều chống tĩnh điện (hoặc an toàn ESD) để bảo vệ các linh kiện điện tử nhạy cảm khỏi sự phóng điện tĩnh.
Sử dụng: Chúng được sử dụng rộng rãi để lưu trữ, vận chuyển, sấy khô (sau khi làm sạch/phủ) hoặc làm mát PCB trên dây chuyền lắp ráp một cách an toàn.

2. Giá đỡ lắp ráp và hàn (Đôi khi được gọi là “giá đỡ PCB”)

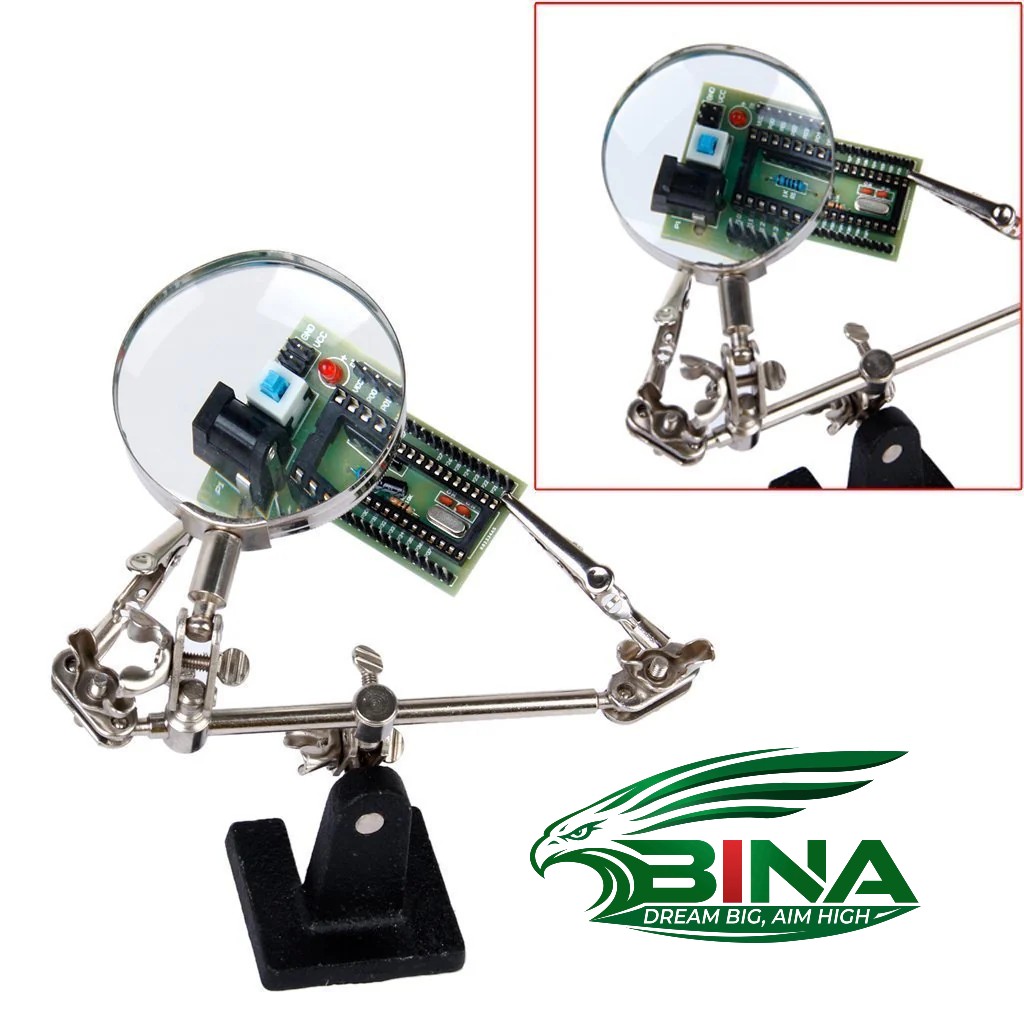

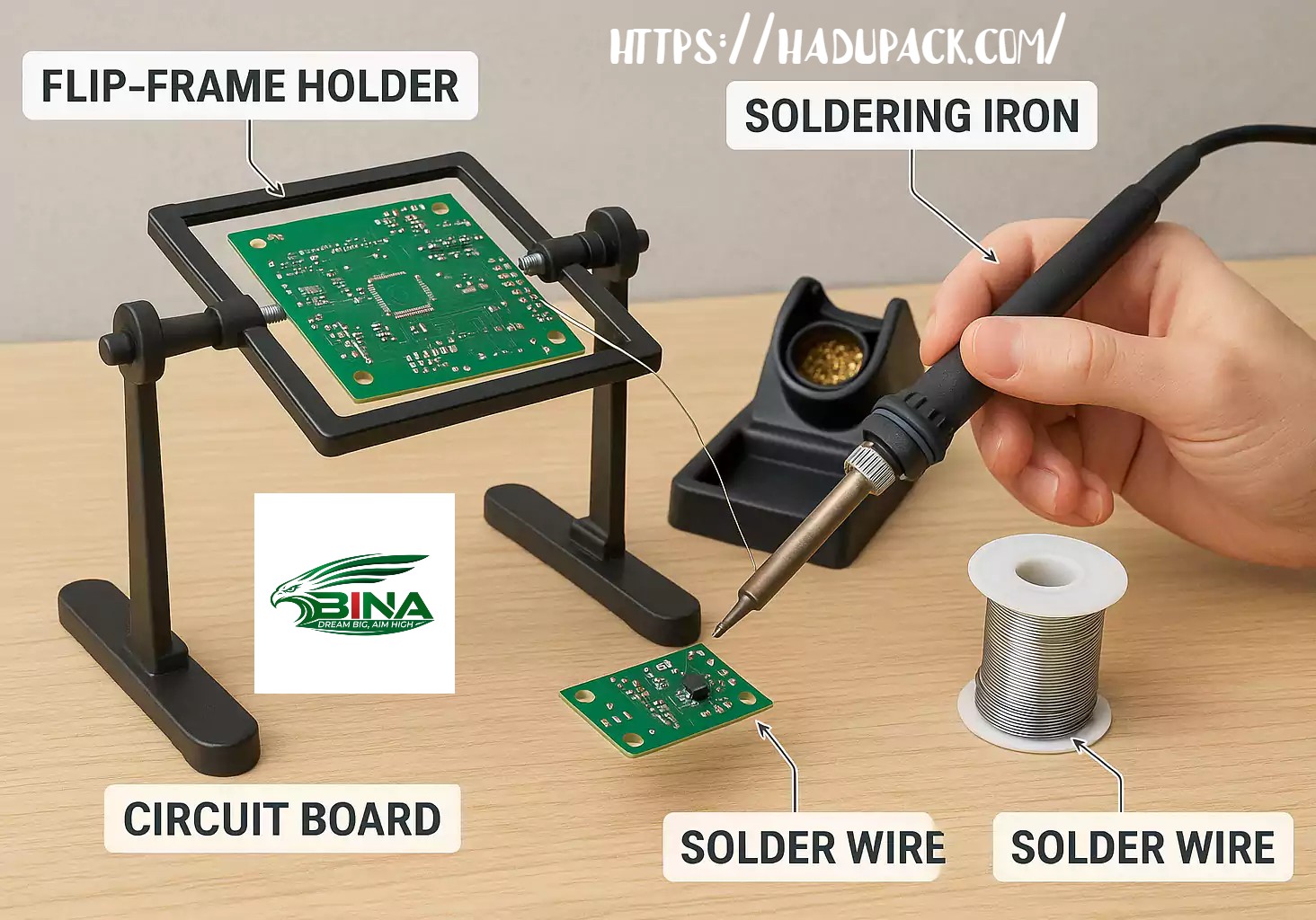

Là một thiết bị cơ khí được thiết kế để giữ chặt một bo mạch in trong khi bạn thao tác.

Thiết kế: Thường bao gồm một đế nặng, chắc chắn với các kẹp điều chỉnh để khóa chặt bo mạch in vào đúng vị trí.
Công dụng: Nó hoạt động như một “bàn tay thứ ba”, cho phép bạn giữ, xoay hoặc nghiêng bo mạch một cách chắc chắn. Điều này ngăn bo mạch bị trượt trong khi bạn thực hiện các thao tác hàn, tháo hàn hoặc kiểm tra phức tạp.

◆Tìm hiểu thêm:

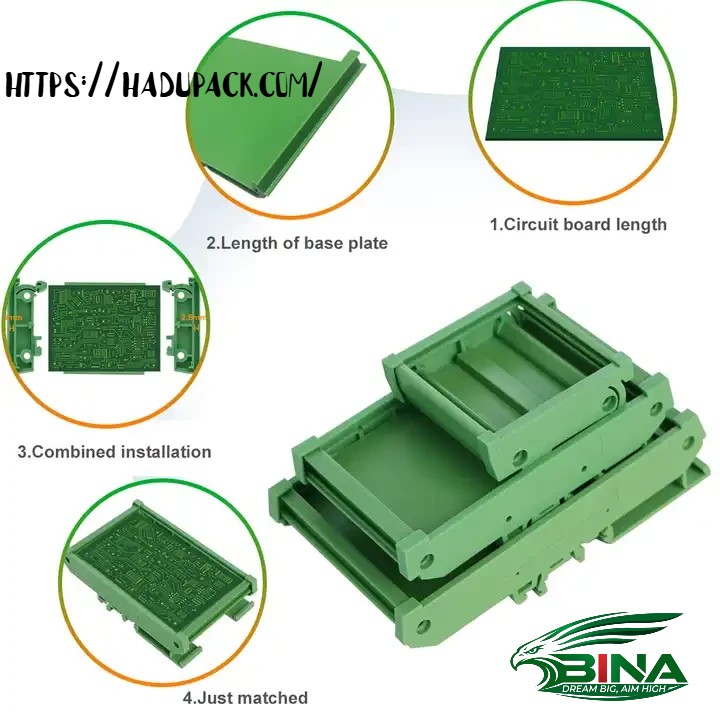

Cấu tạo giá đỡ bản mạch in PCB/SMT

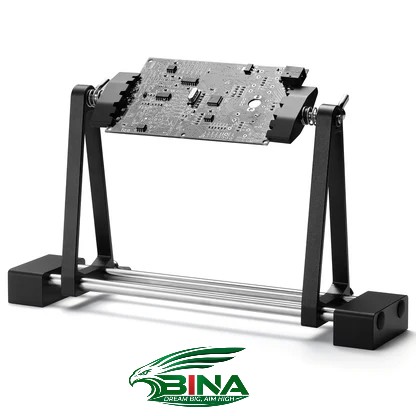

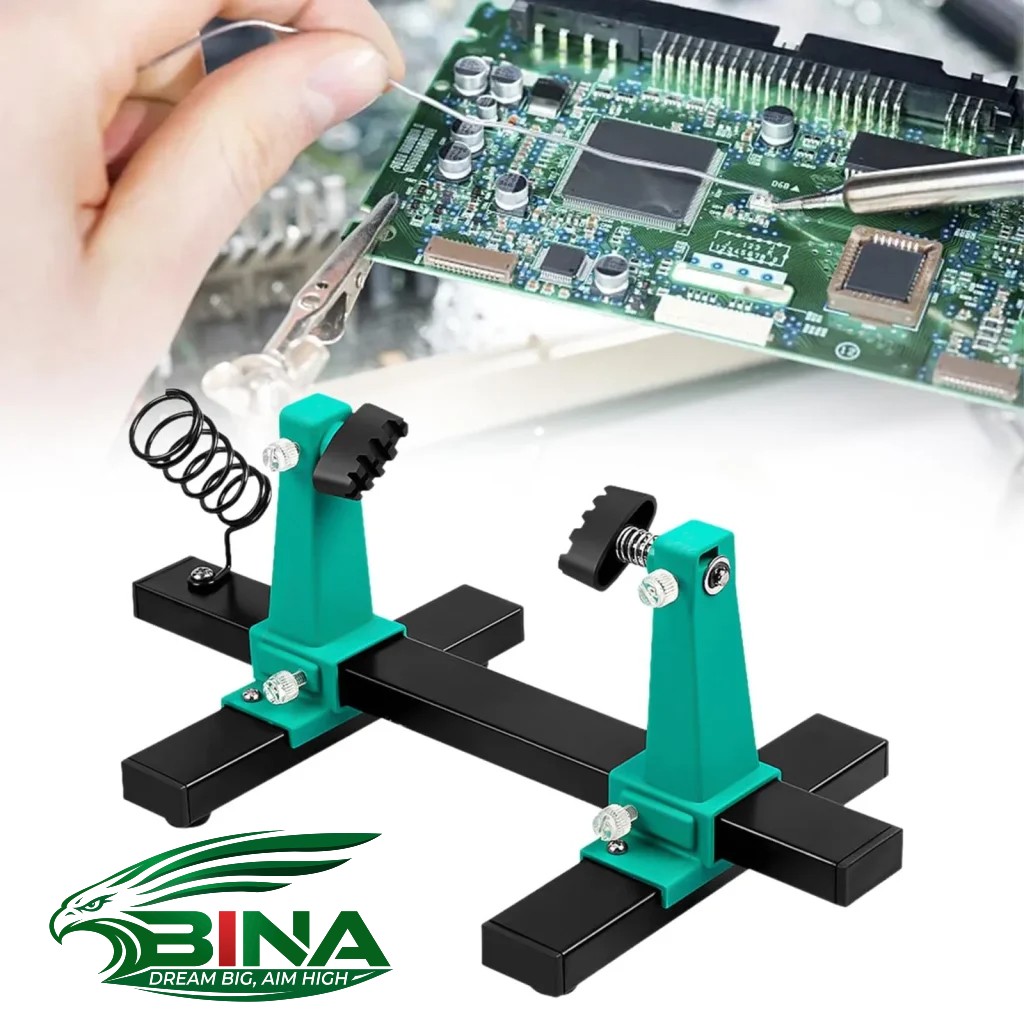

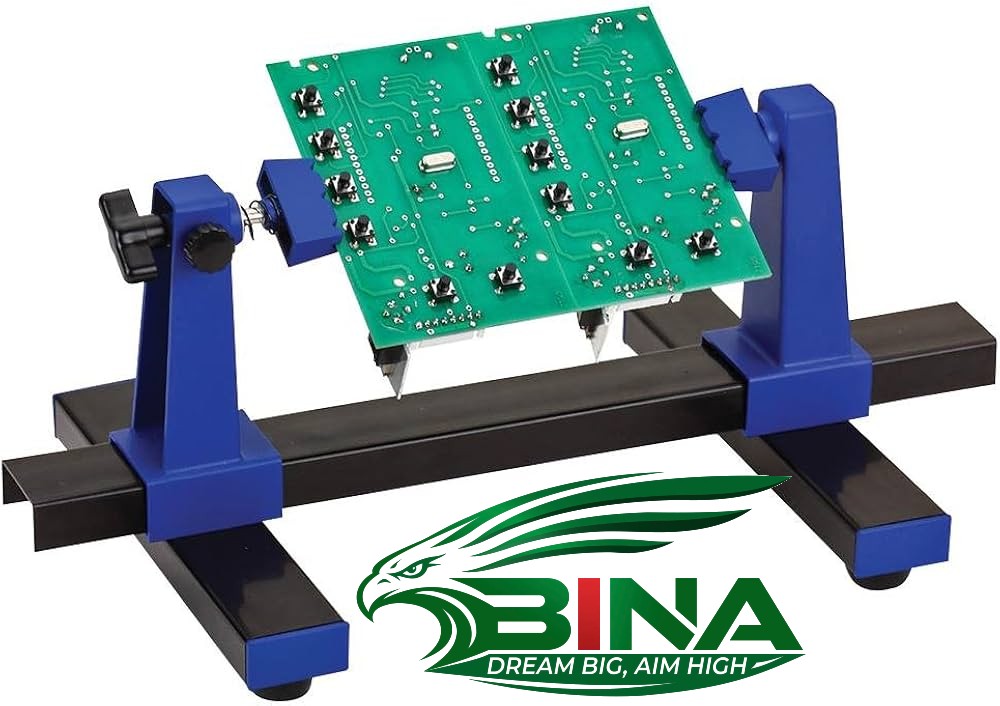

Giá đỡ bo mạch PCB là một thiết bị cố định cơ bản được thiết kế để kẹp chặt bo mạch in, giúp giữ ổn định mà không cần dùng tay trong quá trình hàn, sửa chữa và kiểm tra. Nó hoạt động như một “bàn tay thứ ba” để ngăn bo mạch di chuyển và linh kiện dịch chuyển. Các giá đỡ PCB tiêu chuẩn có cấu trúc mô-đun nhất quán:

Đế nặng: Phần đế nặng, ổn định giúp thiết bị không bị trượt trên bàn làm việc. Nó thường có chân đế cao su chống trượt hoặc các điểm gắn để kẹp vào bàn.
Ray/Hàm điều chỉnh: Cơ chế kẹp chính. Hầu hết các giá đỡ sử dụng hai thanh hoặc rãnh song song, ít nhất một trong số đó có thể điều chỉnh để phù hợp với các chiều dài và chiều rộng PCB khác nhau. Hàm thường có các rãnh góc cạnh hoặc kẹp lò xo để giữ chặt các cạnh của bo mạch.
Cơ chế xoay và nghiêng: Một khớp xoay hoặc khớp gimbal kết nối các kẹp với đế. Điều này cho phép kỹ thuật viên xoay bo mạch lên đến 360 độ hoặc nghiêng ở nhiều góc độ khác nhau, giúp dễ dàng tiếp cận cả mặt trên và mặt dưới của bo mạch mà không cần tháo nó ra khỏi kẹp.
Núm khóa: Các vít vặn tay hoặc cần gạt tháo nhanh giúp khóa chặt các hàm điều chỉnh và góc xoay vào vị trí sau khi bo mạch được đặt đúng vị trí.

Hướng dẫn sử dụng giá đỡ bản mạch PCB

Để sử dụng giá đỡ bo mạch PCB, hãy điều chỉnh kẹp hoặc trụ từ tính sao cho vừa với bo mạch của bạn, trượt bo mạch PCB vào chắc chắn mà không làm cong nó, và khóa góc. Điều này giúp ổn định bo mạch để bạn có thể dễ dàng tiếp cận cả hai mặt để hàn hoặc sửa chữa.

1. Điều chỉnh giá đỡ

Đối với giá đỡ kẹp/kẹp giữ: Nới lỏng các núm điều chỉnh và trượt các kẹp ra ngoài. Đặt chiều rộng sao cho phù hợp với bo mạch PCB của bạn và khóa nhẹ độ căng.
Đối với giá đỡ từ tính/chốt: Đặt bo mạch của bạn nằm phẳng trên thảm silicon hoặc thảm chống trượt. Định vị các trụ từ tính xung quanh các cạnh của bo mạch PCB sao cho chúng giữ chặt bo mạch tại chỗ mà không chạm vào các linh kiện dễ vỡ.

2. Cố định bo mạch PCB

Nhẹ nhàng trượt các cạnh của bo mạch vào các rãnh của kẹp. Đảm bảo giá đỡ kẹp chặt các cạnh của bo mạch và tựa trên các miếng đệm cao su.
Tránh siết quá chặt: Siết chặt các núm vừa đủ để bo mạch không bị trượt, nhưng không quá chặt đến mức bo mạch bị cong hoặc uốn, vì điều này có thể làm đứt các đường dẫn đồng mỏng manh.

3. Định vị và thao tác:

Điều chỉnh góc bo mạch: Nhiều giá đỡ có thể điều chỉnh cho phép bạn nghiêng hoặc xoay bo mạch 360 độ. Đặt bo mạch ở góc độ thoải mái cho quy trình làm việc của bạn.
Hàn: Sau khi cố định, bắt đầu đặt và hàn các linh kiện điện tử. Nói chung, sẽ dễ dàng hơn khi hàn các linh kiện nhỏ, phẳng (như điện trở) trước khi chuyển sang các linh kiện lớn hơn, nặng hơn (như tụ điện).

4. Tháo bo mạch:

Chờ cho bo mạch và các mối hàn mới nguội hoàn toàn. Nới lỏng nhẹ các núm điều chỉnh độ căng hoặc tháo các trụ từ tính để cẩn thận nhấc bo mạch ra khỏi giá đỡ.

Mẹo bảo quản giá đỡ bản mạch PCB

Bảo trì giá đỡ bo mạch PCB của bạn để đảm bảo quá trình hàn và lắp ráp ổn định, không bị trượt bằng cách thực hiện các bước bảo dưỡng thiết yếu sau:

Làm sạch kẹp và rãnh: Thường xuyên loại bỏ cặn chất trợ hàn, xỉ hàn và bụi khỏi các hàm kẹp và rãnh bằng bàn chải mềm. Tránh sử dụng chất tẩy rửa mài mòn vì chúng có thể làm xước nhôm và làm giảm ma sát.
Bảo trì các miếng đệm tiếp xúc: Kiểm tra các miếng đệm hàm bằng silicon hoặc cao su xem có bị trầy xước sâu hoặc mòn không. Thay thế chúng khi chúng bị cứng hoặc mất độ bám để tránh làm hỏng bo mạch.
Bôi trơn các bộ phận chuyển động: Bôi một lượng nhỏ mỡ điện môi hoặc mỡ silicon lên các vít căng và rãnh tay đòn dạng ống lồng. Tránh sử dụng dầu thông thường, vì chúng thu hút bụi và có thể gây nhiễu cho công việc điện.
Bảo vệ lớp phủ ESD: Kiểm tra xem các kẹp nối đất chống tĩnh điện hoặc lớp phủ an toàn ESD của giá đỡ có còn nguyên vẹn để bảo vệ các linh kiện điện tử nhạy cảm hay không.
