Nhíp chống tĩnh điện là gì?

Nhíp chống tĩnh điện (nhíp ESD) là dụng cụ được thiết kế đặc biệt để thao tác điện tử chính xác, giúp tản điện tích tĩnh hiệu quả và ngăn ngừa hư hỏng do phóng điện tĩnh (ESD) đối với các linh kiện nhạy cảm. Chúng thường được làm bằng tay cầm bằng thép không gỉ kết hợp với sợi carbon, nhựa dẫn điện đặc biệt hoặc bọt dẫn điện, mang lại độ đàn hồi tuyệt vời, khả năng chống ăn mòn, tính chất chống từ tính và đặc tính chống tĩnh điện.

Nhiều công dụng: Cho dù bạn đang làm việc trong phòng thí nghiệm, làm đồ trang sức, thủ công, hàn hay chỉ cần một số lực kẹp chính xác, bộ sản phẩm này sẽ đáp ứng nhu cầu của bạn.
Chất liệu nâng cấp: Được làm bằng thép không gỉ chất lượng cao, những chiếc nhíp này chắc chắn và bền, không dễ bị gỉ hoặc ăn mòn.
Thiết kế cong: Thiết kế cong của những chiếc nhíp này giúp bạn dễ dàng cầm và thao tác các vật thể nhỏ một cách chính xác.
Giá trị tuyệt vời: Bộ sản phẩm này đi kèm 6 loại nhíp khác nhau, mỗi loại có hình dạng và mục đích sử dụng riêng, khiến sản phẩm có giá trị tuyệt vời so với giá tiền.

☞Xem thêm:

Cấu tạo nhíp chống tĩnh điện

Nhíp chống tĩnh điện là dụng cụ an toàn ESD được sử dụng trong các thao tác điện tử chính xác. Chúng chủ yếu được làm từ vật liệu chống tĩnh điện (như sợi carbon dẫn điện, nhựa dẫn điện đặc biệt hoặc thép carbon phủ lớp ESD). Về cấu tạo, chúng có hai loại: cán bằng thép không gỉ độ cứng cao với đầu dẫn điện/chống tĩnh điện có thể thay thế, hoặc một mảnh sợi carbon nguyên khối. Chúng có độ đàn hồi cao, khả năng chống axit và kiềm, và đặc tính chống tia lửa điện, giúp tiêu tán tĩnh điện hiệu quả và bảo vệ các linh kiện.

Đặc điểm cấu trúc và vật liệu chính:

Vật liệu thân chính: Thường là thép không gỉ cao cấp với xử lý bề mặt an toàn ESD, có khả năng chống ăn mòn và chống từ tính tuyệt vời.

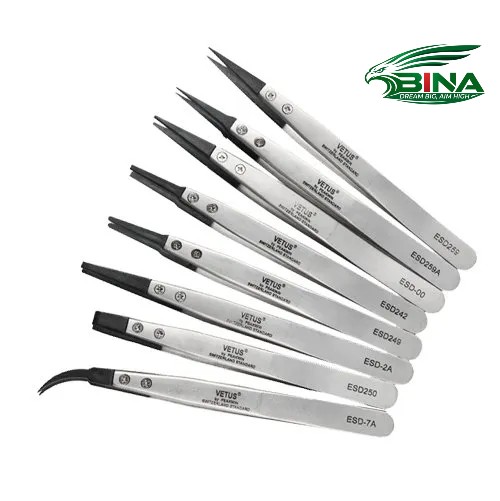

Cấu trúc đầu: Có thể thay thế (thông thường) cán bằng thép không gỉ; đầu làm bằng sợi carbon hoặc nhựa carbon hiệu suất cao, có độ cứng cao và có thể thay thế, giảm chi phí vận hành.
Nguyên khối: Sử dụng vật liệu composite sợi carbon hoặc một mảnh nguyên khối với lớp phủ dẫn điện đặc biệt.
Thiết kế chính xác: Thiết kế đầu đối xứng và chính xác, phù hợp để thao tác trong không gian hẹp, kẹp giữ các chi tiết nhỏ một cách an toàn mà không làm trầy xước hoặc biến dạng.
Lớp phủ bề mặt: Một số được phủ lớp nhựa epoxy chống tĩnh điện trên bề mặt thép không gỉ, và điện trở bề mặt được kiểm soát trong phạm vi an toàn để đảm bảo khả năng tản điện tích.

Quy trình sản xuất nhíp chống tĩnh điện

Nhíp chống tĩnh điện chủ yếu được làm từ nhựa dẫn điện đặc biệt (sợi carbon + nhựa), thép không gỉ phủ ESD, hoặc gốm zirconia. Các quy trình cốt lõi bao gồm ép phun, dập chính xác cao, làm cứng bề mặt và mài chính xác, và xử lý phủ ESD. Điều quan trọng là đảm bảo điện trở bề mặt nằm trong khoảng 10 mũ 6 – 10 mũ 9 ôm để tiêu tán tĩnh điện hiệu quả và cung cấp khả năng chống từ tính và chống axit/kiềm.

1. Phân loại vật liệu và quy trình sản xuất

Quy trình sản xuất nhíp chống tĩnh điện thay đổi đáng kể tùy thuộc vào vật liệu:

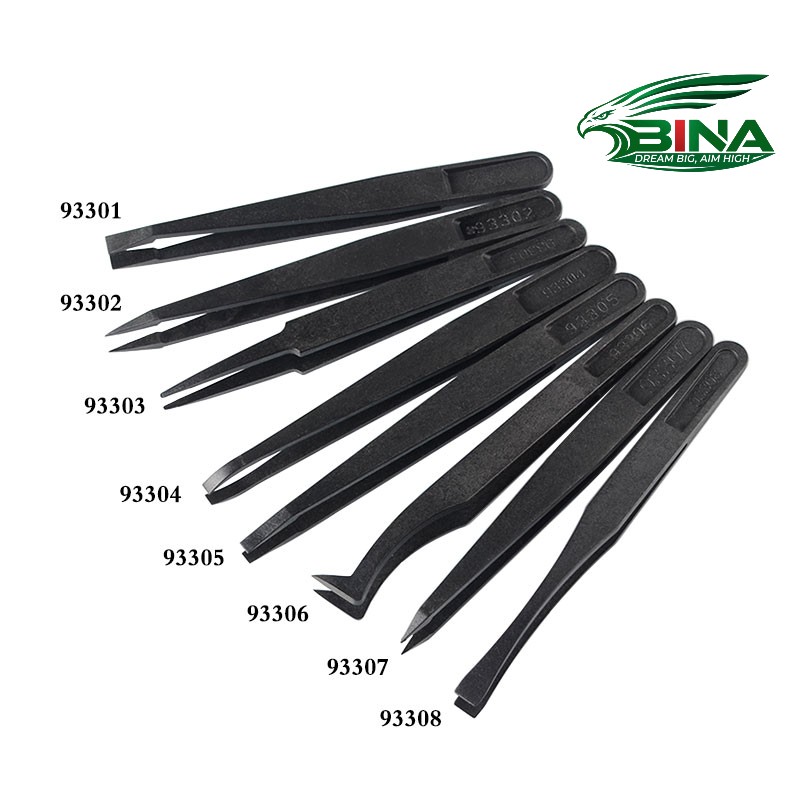

Nhíp chống tĩnh điện bằng nhựa/sợi carbon (Độ bền cao, Trọng lượng nhẹ)

Quy trình:

Mở khuôn
Ép phun
Tổng hợp thêm sợi carbon/bột dẫn điện
Làm nguội và tạo hình
Cắt tỉa tinh
Mài chính xác (Đảm bảo đầu nhíp vừa khít)
Kiểm tra mức độ tĩnh điện

Đặc điểm: Các thành phần dẫn điện được tích hợp vào nhựa, mang lại cho vật liệu đặc tính chống tĩnh điện vĩnh viễn.

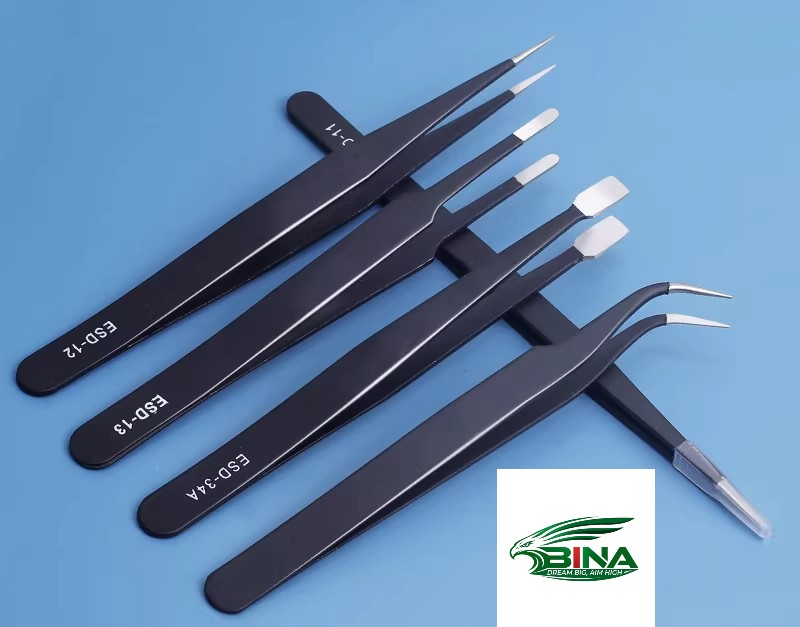

Nhíp chống tĩnh điện bằng thép không gỉ (Độ cứng cao, Bền)

Quy trình:

Dập chính xác cao (mở khuôn)
Xử lý nhiệt (tôi để tăng độ cứng)
Đánh bóng bề mặt
Lớp phủ dẫn điện ESD
Mài sắc
Làm sạch và đóng gói.

Đặc điểm: Thép không gỉ thường yêu cầu lớp phủ bề mặt hoặc mạ điện bằng vật liệu có khả năng tiêu tán tĩnh điện.

Nhíp chống tĩnh điện bằng gốm (Cách điện cao, Chịu nhiệt độ cao)

Quy trình:

Chuẩn bị bột Zirconia
Ép áp lực
Thiêu kết ở nhiệt độ cao
Mài chính xác (hoàn thiện đầu nhíp)
Lắp ráp với tay cầm bằng thép không gỉ.

Đặc điểm: Thích hợp cho các linh kiện nhạy cảm và ứng dụng hàn; vật liệu chống tĩnh điện tự nhiên.

2. Phân tích quy trình chính

Mài chính xác (hoàn thiện đầu nhíp): Nhíp chống tĩnh điện thường được sử dụng cho hàn chính xác cao và lắp ráp linh kiện. Đầu nhíp yêu cầu độ đối xứng và độ khít cực cao, thường đạt được bằng cách sử dụng máy mài hoàn toàn tự động.
Xử lý bề mặt tĩnh điện (xử lý ESD): Chất lượng lớp phủ của nhíp thép không gỉ ảnh hưởng trực tiếp đến giá trị điện trở của nó (tiêu chuẩn ESD là…). Kiểm tra hiệu năng: Mỗi cặp nhíp được kiểm tra khả năng chống từ tính, chống axit và kiềm, và quan trọng nhất là khả năng phóng điện tĩnh điện.

Nhược điểm nhíp chống tĩnh điện:

Hơi nặng: Trọng lượng của những chiếc nhíp này có thể khiến bạn mất một thời gian để làm quen, đặc biệt là nếu bạn đã quen sử dụng nhíp nhẹ hơn.
Đầu nhọn: Đầu của những chiếc nhíp này rất sắc, vì vậy bạn cần cẩn thận khi sử dụng để tránh vô tình làm xước hoặc chọc vào người.
Không lý tưởng cho các vật thể dày: Những chiếc nhíp này phù hợp nhất với các vật thể nhỏ, mỏng manh và có thể không hiệu quả đối với các vật thể lớn hơn, dày hơn.
Không có hộp đựng: Thật không may, bộ sản phẩm này không đi kèm hộp đựng, vì vậy bạn sẽ phải tự tìm nơi để cất giữ chúng.
Có thể gây thất vọng: Những chiếc nhíp này rất chính xác và hiệu quả đến mức bạn có thể thấy mình sẽ thất vọng với những chiếc nhíp khác kém chính xác hơn trong tương lai.

Những chiếc nhíp này có các điểm đủ hẹp để có thể với tới những không gian rất nhỏ. Chúng đủ chắc chắn để có thể giữ chặt vào vật mà chúng đang cầm. Nhưng chúng nhẵn ở mặt trong và có thể trượt ra nếu vật đó không chịu được việc nhấc lên hoặc kéo. Một chút nhám ở mặt trong ở các đầu sẽ hữu ích, đặc biệt là trên một chiếc nhíp có đầu tròn, không nhọn. Các điểm nhọn cực kỳ sắc và có thể đâm vào bạn hoặc làm xước vật bạn đang làm nếu bạn không cẩn thận. Chúng không phải là dụng cụ y tế hoặc công nghiệp cao cấp nhưng có giá cả phải chăng và có thể làm được việc đối với những người không chuyên như tôi.

Ứng dụng nhíp chống tĩnh điện ESD

Nhíp chống tĩnh điện là dụng cụ chuyên dụng được sử dụng trong gia công, hàn và lắp ráp các linh kiện điện tử chính xác. Với đặc tính chống tĩnh điện (ESD), chống axit và kiềm, chịu nhiệt độ cao và không bám bụi, chúng được sử dụng rộng rãi trong ngành bán dẫn, mạch tích hợp IC, linh kiện điện tử mật độ cao, vi điện tử và dụng cụ quang học để xử lý an toàn các linh kiện nhạy cảm và ngăn ngừa hư hỏng do tĩnh điện.

Ứng dụng cụ thể bao gồm:

Hàn và sửa chữa linh kiện điện tử chính xác: Được sử dụng để lắp đặt linh kiện SMD, transistor, kẹp dây vàng và xử lý các linh kiện chính xác.
Môi trường phòng sạch: Ngăn ngừa ô nhiễm và hư hỏng do tĩnh điện trong sản xuất wafer độ chính xác cao, đóng gói dược phẩm và thiết bị y tế.
Nghiên cứu trong phòng thí nghiệm: Xử lý các mẫu nhỏ và bảng mạch chip trong các thí nghiệm sinh học phân tử và vật lý.
Sản xuất điện tử tiêu dùng: Kiểm tra, sửa chữa và lắp ráp chip trong điện thoại di động, máy tính và thiết bị nhà thông minh.

Hướng dẫn sử dụng nhíp chống tĩnh điện ESD

Nhíp chống tĩnh điện thích hợp để thao tác với các linh kiện điện tử nhạy cảm. Khi sử dụng, hãy đeo găng tay hoặc dây đeo cổ tay chống tĩnh điện và đảm bảo cơ thể được tiếp đất. Chọn nhíp sạch sẽ, nguyên vẹn để thao tác với chip hoặc linh kiện. Tránh tiếp xúc trực tiếp với các bộ phận nhạy cảm hoặc để nhíp tiếp xúc với axit hoặc kiềm mạnh. Sau khi sử dụng, hãy làm sạch và cất giữ chúng trên bàn làm việc chống tĩnh điện, cẩn thận tránh làm rơi vì có thể ảnh hưởng đến khả năng dẫn điện.

Hướng dẫn sử dụng và các biện pháp phòng ngừa:

Chuẩn bị: Trước khi vào khu vực thao tác, hãy đeo găng tay chống tĩnh điện (hoặc dây đeo cổ tay tiếp đất) để đảm bảo xả tĩnh điện hiệu quả khỏi cơ thể trong quá trình thao tác.
Lựa chọn và kiểm tra: Chọn kiểu nhíp phù hợp (ví dụ: nhọn, phẳng, thẳng hoặc cong) theo yêu cầu công việc. Xác nhận rằng bề mặt nhíp sạch sẽ, không bám bụi và không bị hư hại.
Quy trình thao tác: Khi thao tác với các linh kiện điện tử, hãy kẹp vào phần không hoạt động của linh kiện và di chuyển nhẹ nhàng.
Không sử dụng nhíp chống tĩnh điện như các dụng cụ cơ khí thông thường (ví dụ: cạy hoặc gõ).
Nếu nhíp vô tình bị rơi, nên kiểm tra lại khả năng chống tĩnh điện trước khi sử dụng để tránh hư hỏng có thể làm mất hiệu quả chức năng phóng điện tĩnh.
Môi trường và vệ sinh: Sử dụng trong khu vực được bảo vệ chống tĩnh điện (ví dụ: bàn làm việc chống tĩnh điện). Để vệ sinh, sử dụng cồn và khăn sạch; không ngâm trực tiếp trong axit hoặc kiềm mạnh.

Bảo quản nhíp phòng sạch chống tĩnh điện

Việc bảo quản nhíp chống tĩnh điện cần tuân theo các nguyên tắc “sạch sẽ, chống từ tính và an toàn”. Nên sử dụng túi đựng chống tĩnh điện chuyên dụng, hộp nhựa dẫn điện hoặc giá đựng dụng cụ chống tĩnh điện bằng kim loại để đảm bảo điện trở bề mặt nằm trong khoảng 10 mũ 6 – 10 mũ 9 ôm.

Tránh xếp chồng trực tiếp để tránh làm hỏng đầu nhíp. Nên sử dụng hộp đựng chống tĩnh điện có khe và giữ môi trường khô ráo.

Gợi ý bảo quản cụ thể:

Túi/bao đựng dụng cụ: Bộ nhíp chống tĩnh điện thường đi kèm với túi đựng chuyên dụng, phù hợp để phân loại và dễ dàng mang theo, bảo vệ đầu nhíp hiệu quả.
Giá đựng dụng cụ chuyên dụng: Sử dụng giá đựng bằng thép dẫn điện (như lớp phủ RAL 7035) như giá đựng dụng cụ chống tĩnh điện 11 món Bernstein để loại bỏ tĩnh điện một cách an toàn.
Ngăn chứa/hộp đựng dụng cụ: Sử dụng các mô-đun xếp chồng mỏng như mô-đun Gridfinity 2×3, phù hợp để sắp xếp và đặt trên bàn làm việc.

Lưu ý: Đảm bảo môi trường bảo quản sạch sẽ và tránh làm hỏng lớp phủ chống tĩnh điện (như lớp phủ màu đen). Nhíp gốm cách điện và có thể được bảo quản riêng biệt với nhíp chống tĩnh điện bằng thép không gỉ.

Những chiếc nhíp này chủ yếu được làm từ sợi carbon gia cường bằng nhựa đặc biệt hoặc thép không gỉ chống tĩnh điện, giúp tản tĩnh điện hiệu quả.

Nhìn chung, bộ nhíp chính xác 6PCS của Hadupack là khoản đầu tư tuyệt vời cho bất kỳ ai cần độ bám chính xác trong công việc hoặc sở thích của mình. Mặc dù có thể mất một thời gian để làm quen, nhưng những chiếc nhíp này bền, đa năng và có giá trị tuyệt vời so với giá tiền. Chỉ cần cẩn thận không đâm vào người mình bằng những đầu nhọn đó!
