Mô tả

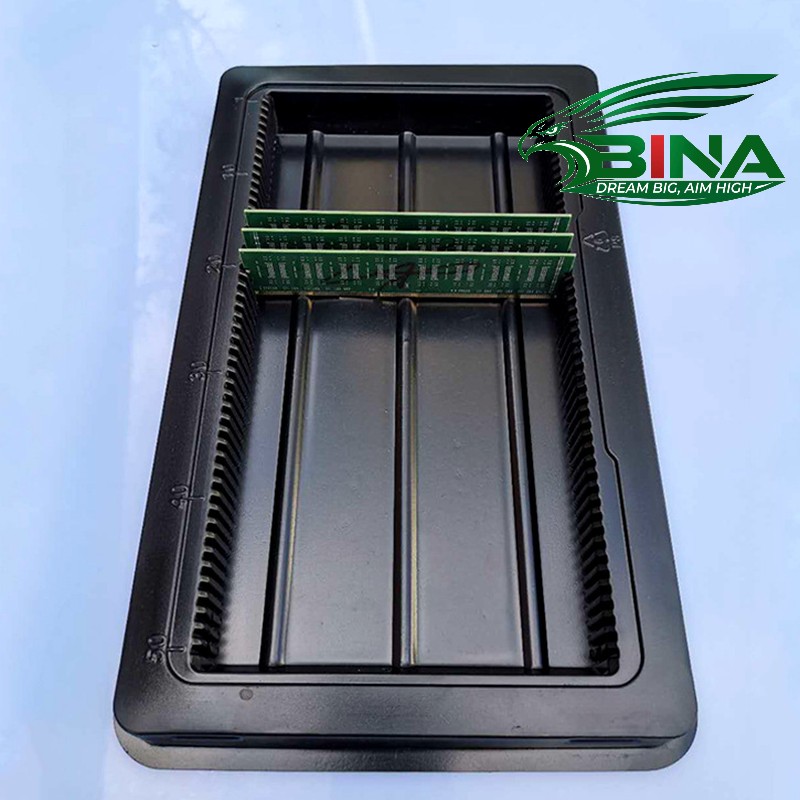

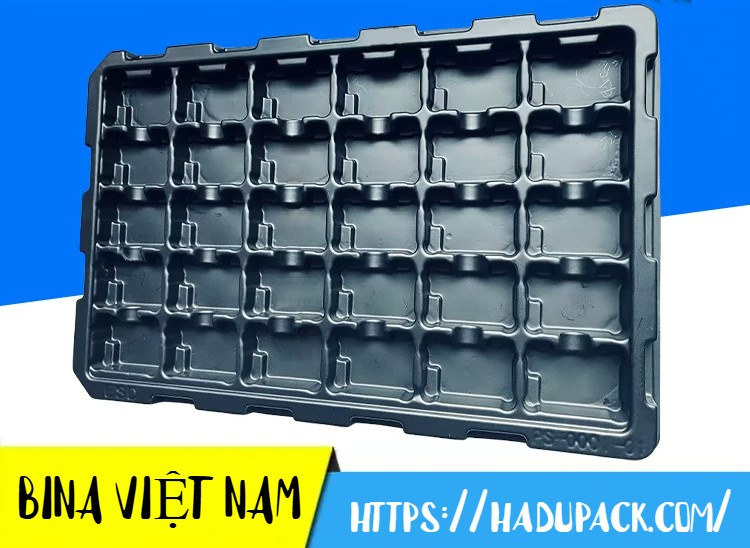

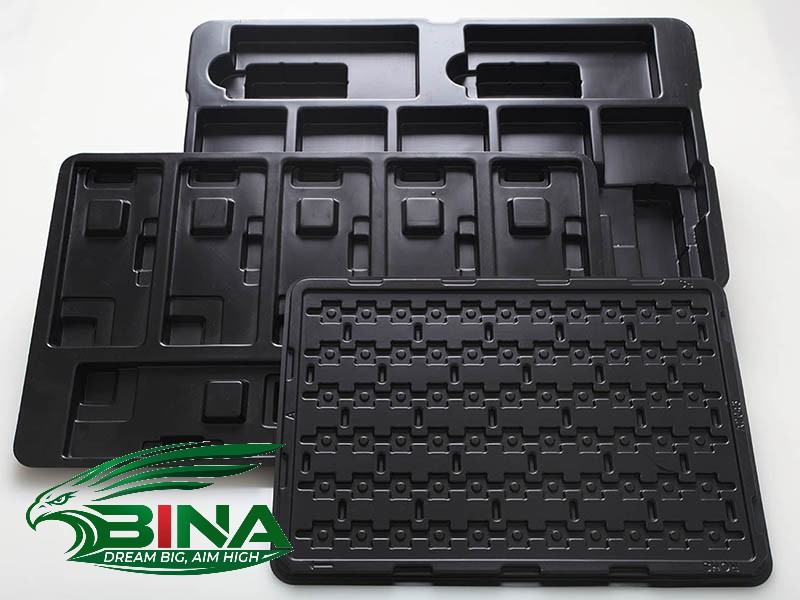

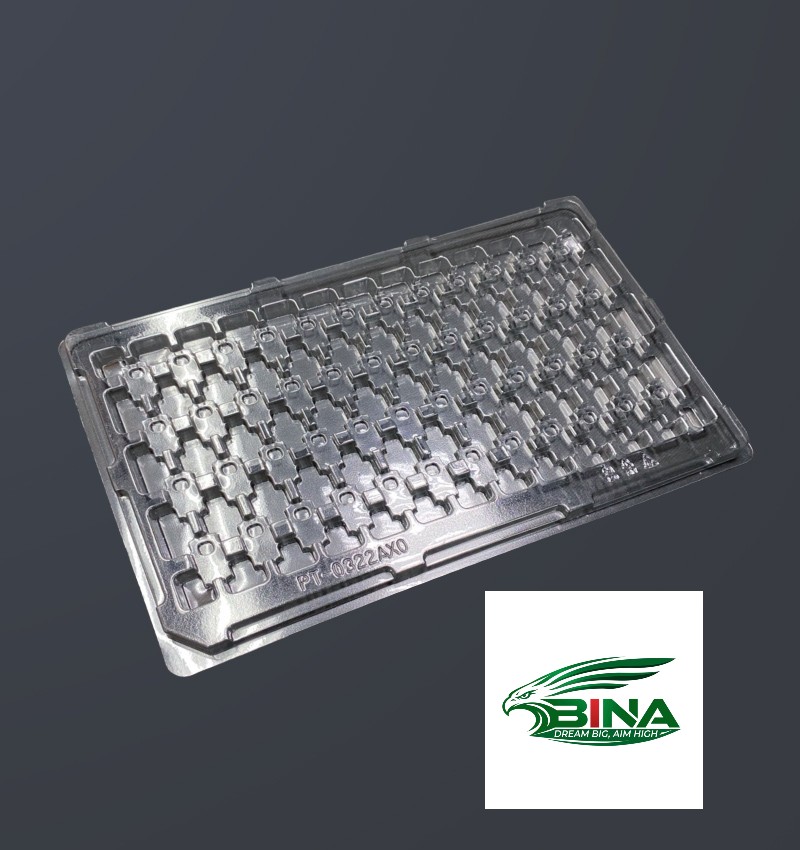

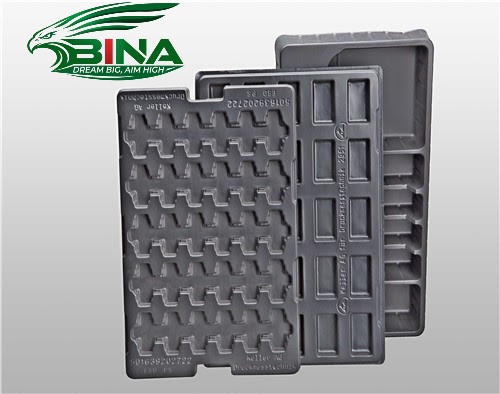

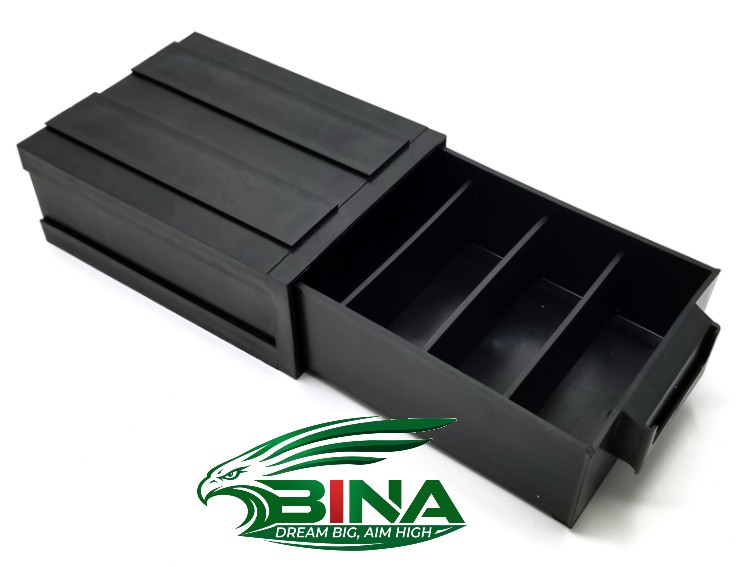

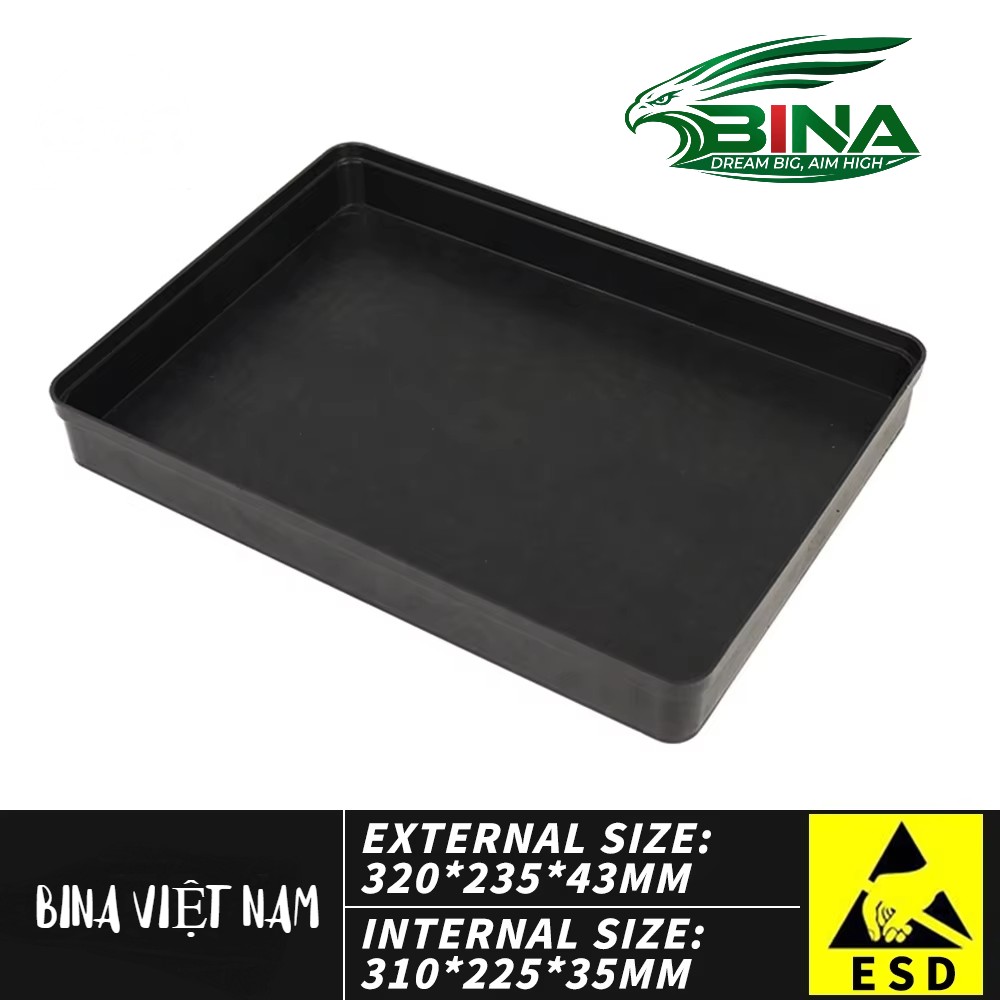

Khay nhựa chống tĩnh điện ESD là gì?

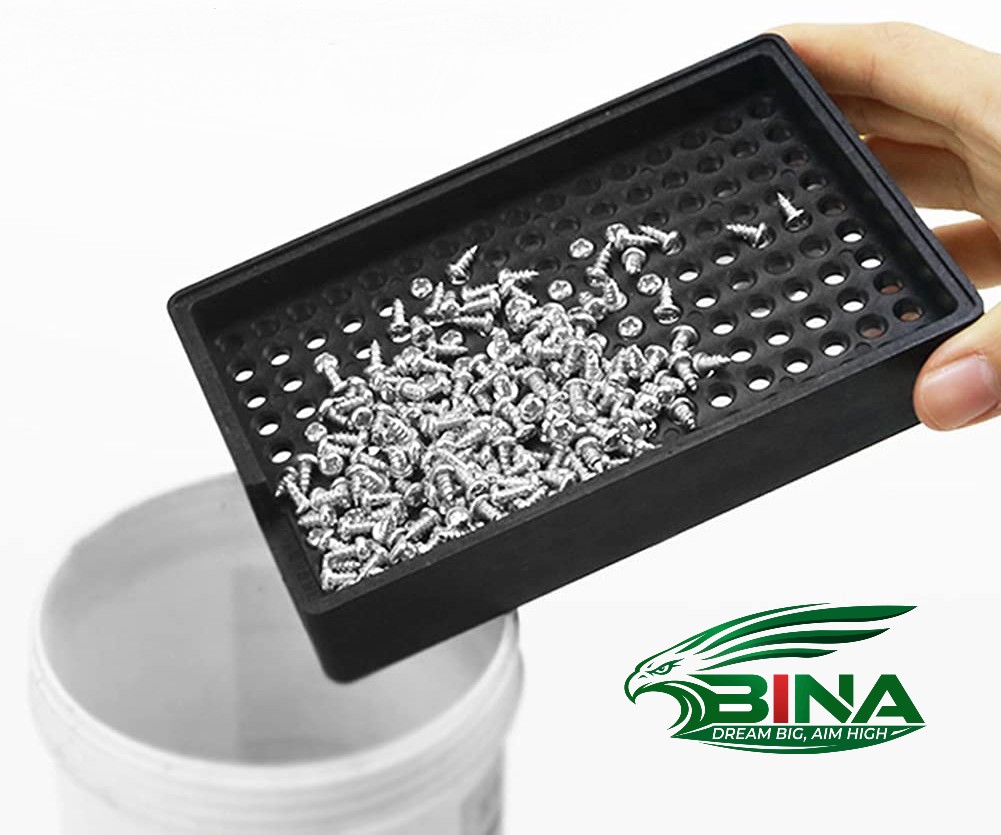

Khay nhựa chống tĩnh điện (khay ESD) là dụng cụ lưu trữ và xử lý linh kiện điện tử được làm từ nhựa PP/PS có thêm chất phụ gia dẫn điện hoặc chống tĩnh điện. Điện trở bề mặt của nó thường nằm trong khoảng 10 mũ 4 – 10 mũ 11. Nó giúp giải phóng tĩnh điện hiệu quả, ngăn ngừa hư hỏng linh kiện điện tử trong quá trình sản xuất, đóng gói và vận chuyển. Nó thường được sử dụng trong đóng gói linh kiện điện tử, xử lý bảng mạch và các quy trình SMT. Khay xử lý ESD và khay vỉ chống tĩnh điện cũng là những sản phẩm tương tự.

☞ Xem thêm:

  1. https://hadupack.com/san-pham/giay-chong-tinh-dien/
  2. https://hadupack.com/san-pham/xe-day-chong-tinh-dien/
  3. https://hadupack.com/san-pham/gang-tay-chong-tinh-dien/

I. Đặc điểm và chức năng của khay nhựa chống tĩnh điện

  1. Khả năng khử tĩnh điện: Nhanh chóng dẫn tĩnh điện xuống đất. Điện trở bề mặt thường được kiểm soát trong khoảng 10 mũ 6 – 10 mũ 11 (chống tĩnh điện) hoặc 10 mũ 4 – 10 mũ 6 (dẫn điện).
  2. Bảo vệ linh kiện: Ngăn ngừa sự cố điện áp hoặc hư hỏng các linh kiện điện tử nhỏ và dễ vỡ do phóng điện tĩnh điện (ESD).
  3. Vật liệu: Thường được làm từ vật liệu PP (polypropylene) hoặc PS (polystyrene), được sản xuất thông qua quy trình tạo vỉ hoặc ép phun.
  4. Vĩnh cửu: Nếu sử dụng vật liệu dẫn điện vĩnh cửu đặc biệt, hiệu suất chống tĩnh điện sẽ ít bị ảnh hưởng bởi nhiệt độ và độ ẩm.

II. Ví dụ ứng dụng phổ biến vỉ chống tĩnh điện ESD

Khay nhựa chống tĩnh điện được sử dụng rộng rãi trong các môi trường công nghiệp nhạy cảm với tĩnh điện:

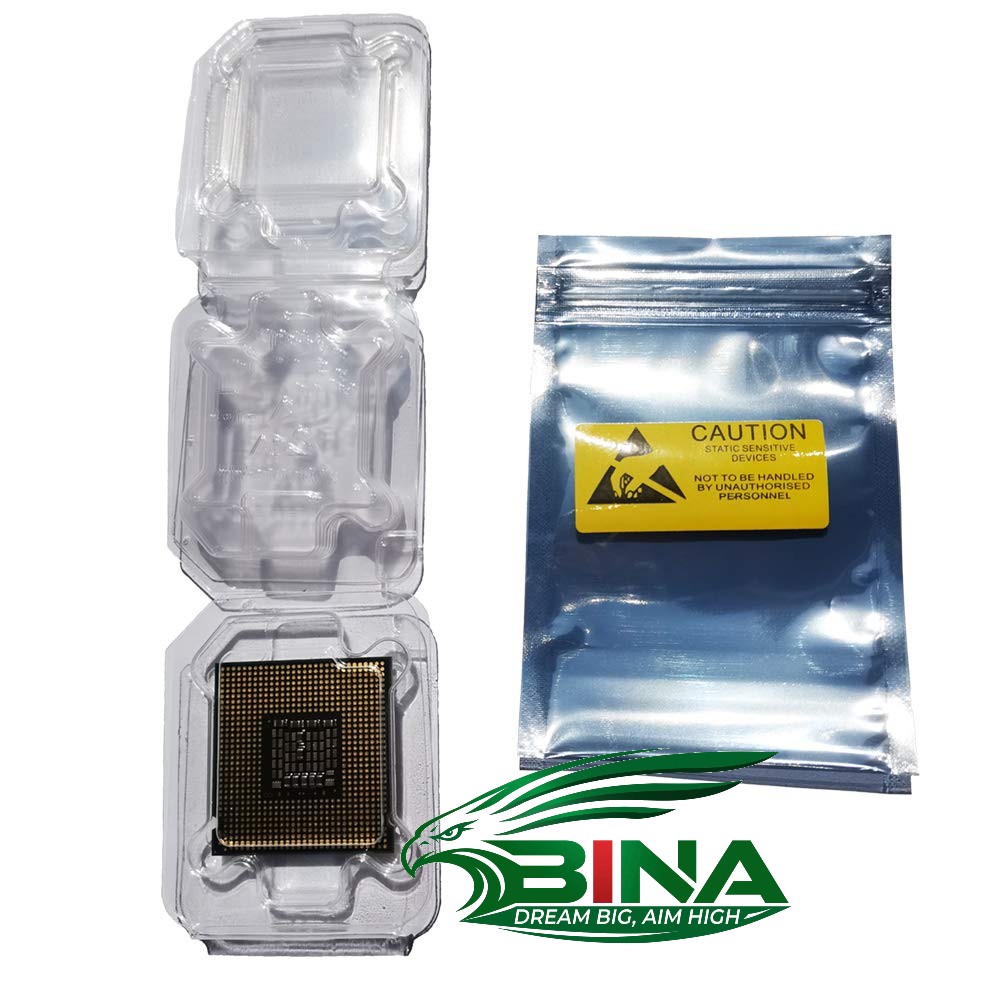

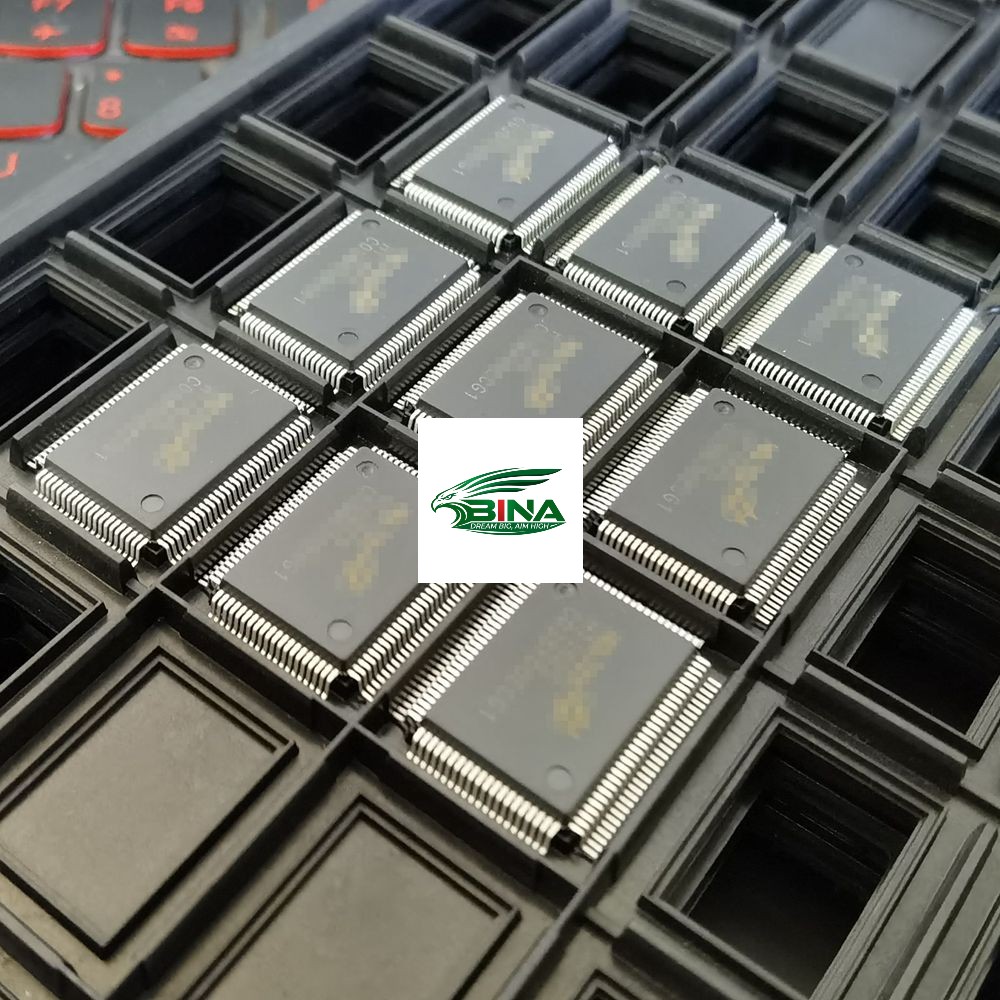

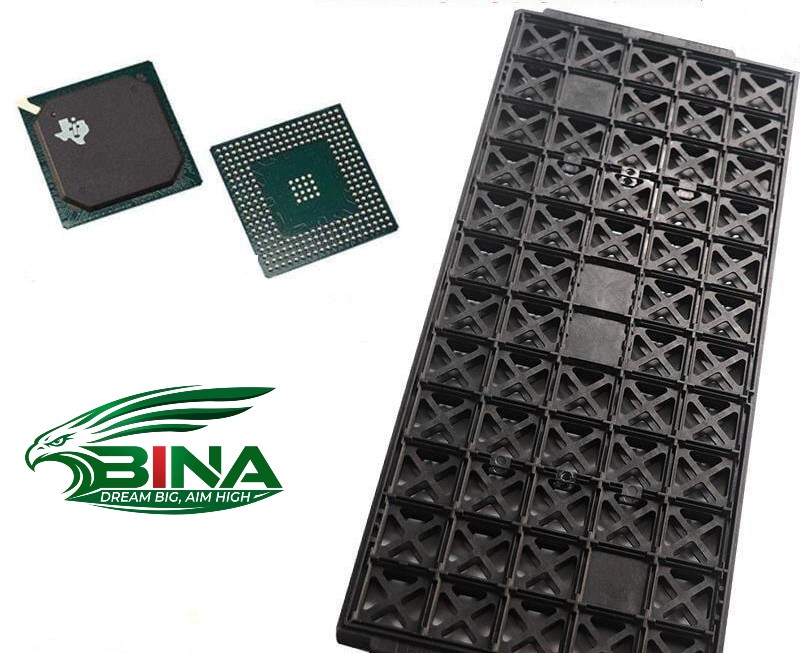

  1. Lưu trữ linh kiện điện tử: Dùng để xếp dỡ và lưu trữ các linh kiện như chip IC, điốt, bóng bán dẫn, v.v.

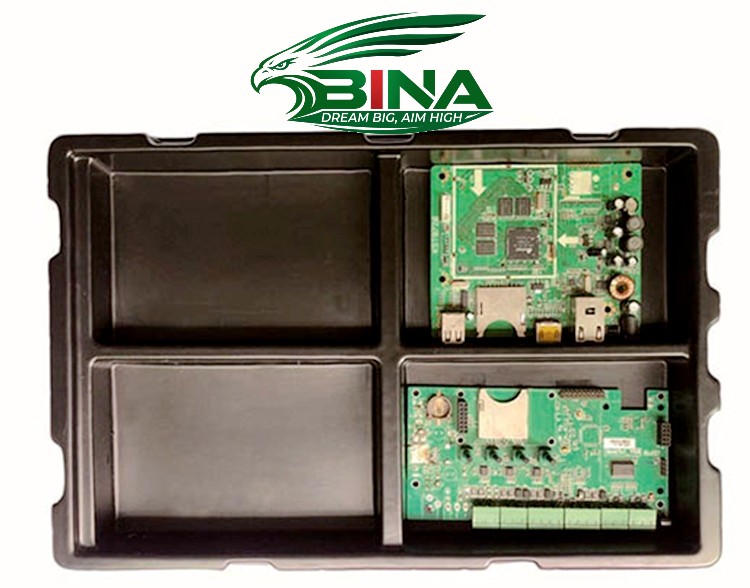

  2. Vận chuyển dây chuyền sản xuất: Được sử dụng để vận chuyển và chuyển các bo mạch PCB và bộ vi xử lý trong quá trình sản xuất.
  3. Đóng gói phụ tùng ô tô: Đóng gói vận chuyển cho các linh kiện điện tử hoặc cảm biến chính xác.
  4. Ứng dụng cốc hút chân không: Được sử dụng để cố định các linh kiện trong gia công siêu chính xác như sản xuất chất bán dẫn.

III. Từ đồng nghĩa và tên gọi thay thế

  1. Khay ESD (Khay chống tĩnh điện)
  2. Khay vỉ chống tĩnh điện
  3. Khay dẫn điện (thường dùng để chỉ loại có điện trở thấp)
  4. Khay linh kiện chống tĩnh điện
  5. Khay chuyển hàng chống tĩnh điện

Khay nhựa chống tĩnh điện là vật tư tiêu hao cốt lõi đảm bảo “cân bằng điện thế” trong các sản phẩm điện tử trong quá trình sản xuất và ngăn ngừa hư hỏng do phóng điện tức thời.

Quy trình sản xuất khay nhựa chống tĩnh điện ESD

Quy trình sản xuất khay nhựa chống tĩnh điện chủ yếu nhằm mục đích tạo cho vật liệu nhựa khả năng dẫn điện hoặc tiêu tán tĩnh điện, từ đó bảo vệ các linh kiện điện tử khỏi hư hại do tĩnh điện. Quy trình sản xuất cốt lõi được chia thành hai khía cạnh: cải tiến vật liệu và quy trình tạo hình.

I. Công nghệ cải tiến vật liệu chống tĩnh điện (Cách tạo chức năng chống tĩnh điện)

Nhựa chống tĩnh điện thường sử dụng polypropylen (PP) hoặc polyetylen (PE) làm vật liệu cơ bản, thêm các chất dẫn điện theo các cách sau:

  1. Chống tĩnh điện vĩnh viễn (thêm chất độn dẫn điện): Thêm các chất phụ gia dẫn điện như bột kim loại, sợi carbon và muội than vào nguyên liệu nhựa để tạo ra hỗn hợp chính dẫn điện hoặc chống tĩnh điện vĩnh viễn, sau đó được xử lý. Phương pháp này mang lại hiệu quả chống tĩnh điện lâu dài và ổn định.
  2. Công nghệ phủ (xử lý bề mặt): Phun hoặc nhúng bề mặt của khay nhựa thông thường đã được tạo hình bằng chất lỏng chống tĩnh điện. Phương pháp này có chi phí sản xuất thấp, nhưng độ bền kém và dễ bị hư hại do ma sát hoặc vệ sinh.

II. Quy trình đúc và sản xuất (Cách gia công thành khay)

Các quy trình sản xuất khay nhựa chống tĩnh điện phổ biến bao gồm:

Ép phun:

  1. Nguyên lý: Nhựa nóng chảy trộn với vật liệu dẫn điện (như mực in) được bơm dưới áp suất cao vào khuôn khay chính xác và sau đó làm nguội để tạo thành khay.
  2. Đặc điểm: Độ bền cấu trúc cao, bề mặt nhẵn, chắc chắn và bền, khả năng chịu tải mạnh. Thích hợp để lưu trữ các linh kiện điện tử cần sử dụng lâu dài.

Ép vỉ/Hút chân không:

  1. Nguyên lý: Tấm nhựa chống tĩnh điện được nung nóng và làm mềm, sau đó được dán vào khuôn bằng lực hút chân không. Sau khi làm nguội, một khay mỏng được tạo thành.

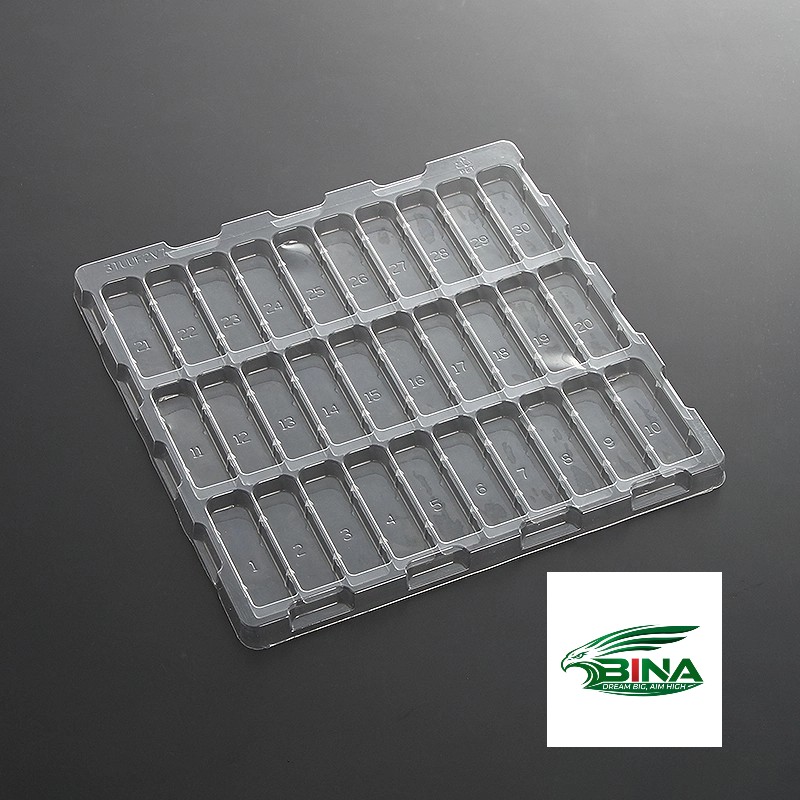

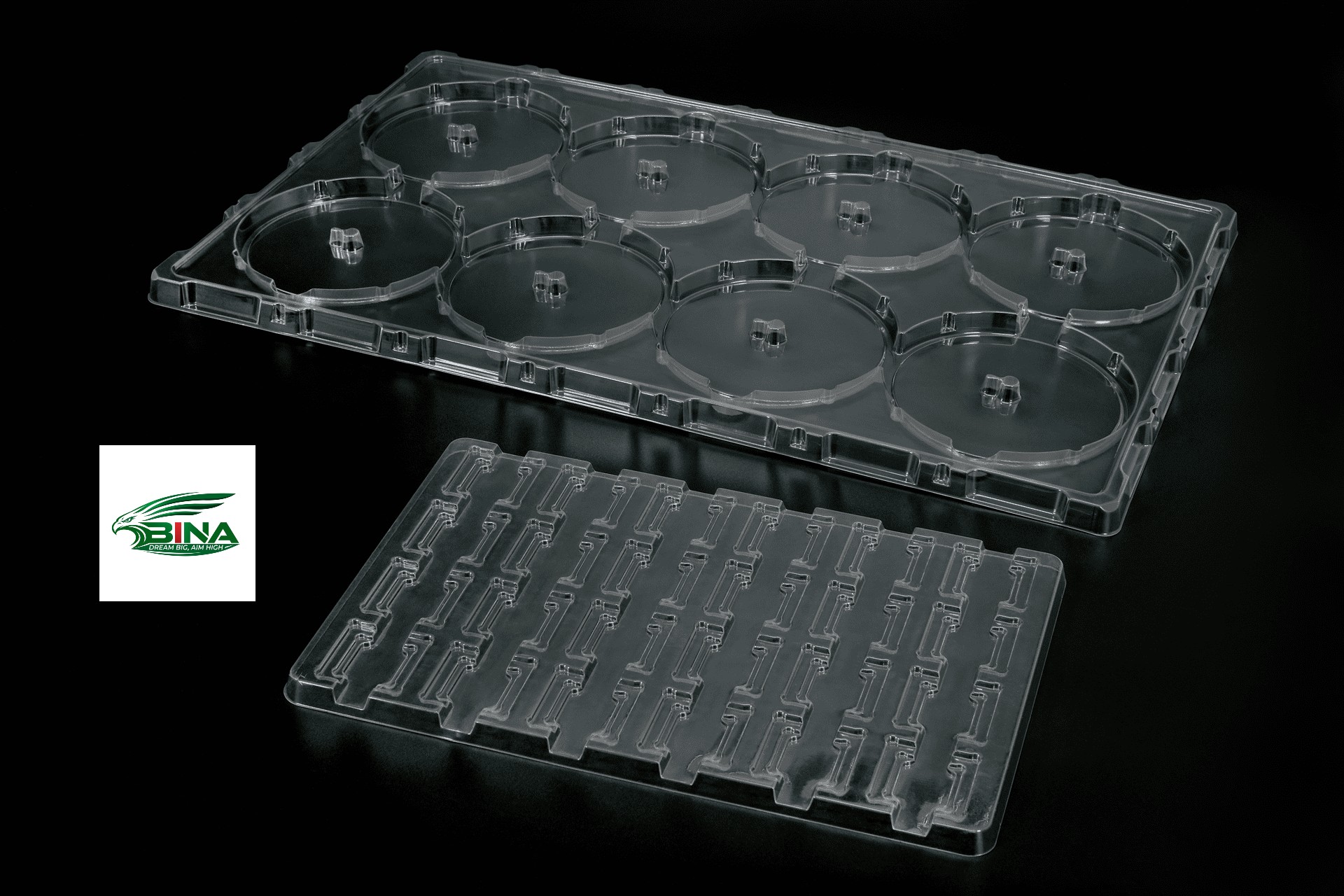

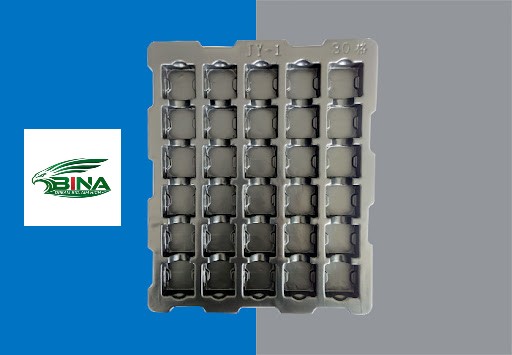

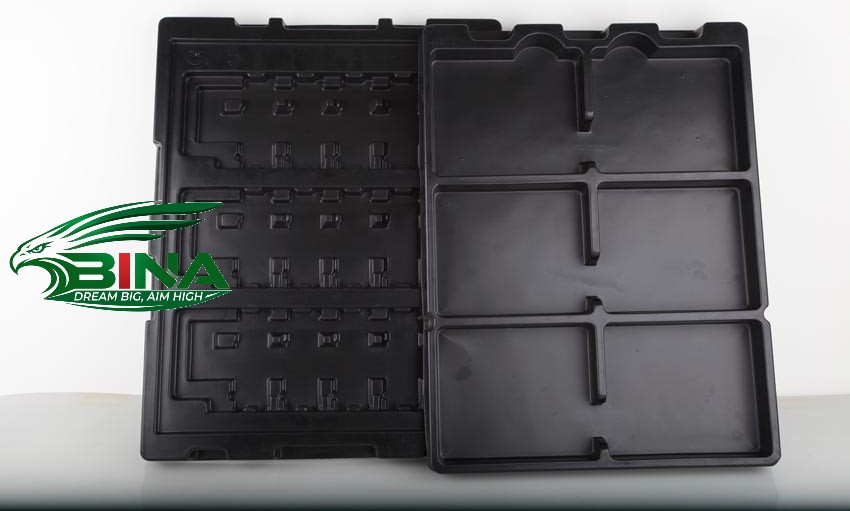

  2. Đặc điểm: Thích hợp để làm khay đựng linh kiện nhẹ, có hình dạng phức tạp (khay vỉ ESD), thường được sử dụng để đóng gói và vận chuyển linh kiện điện tử.

Ép thổi:

  1. Nguyên lý: Nguyên liệu nhựa nóng chảy được ép đùn vào khuôn, không khí nén được thổi vào để làm cho nhựa bám vào thành khuôn, sau đó làm nguội để tạo thành khay.

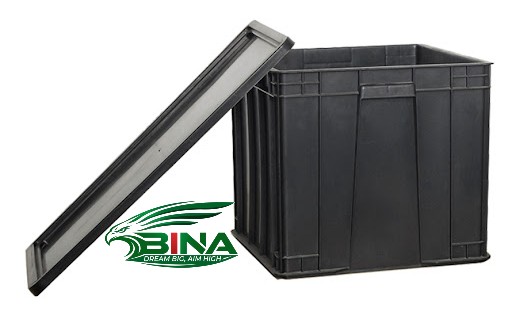

  2. Đặc điểm: Thích hợp để sản xuất pallet rỗng, phức tạp, chịu tải nặng với độ bền cao.

III. Tóm tắt quy trình sản xuất

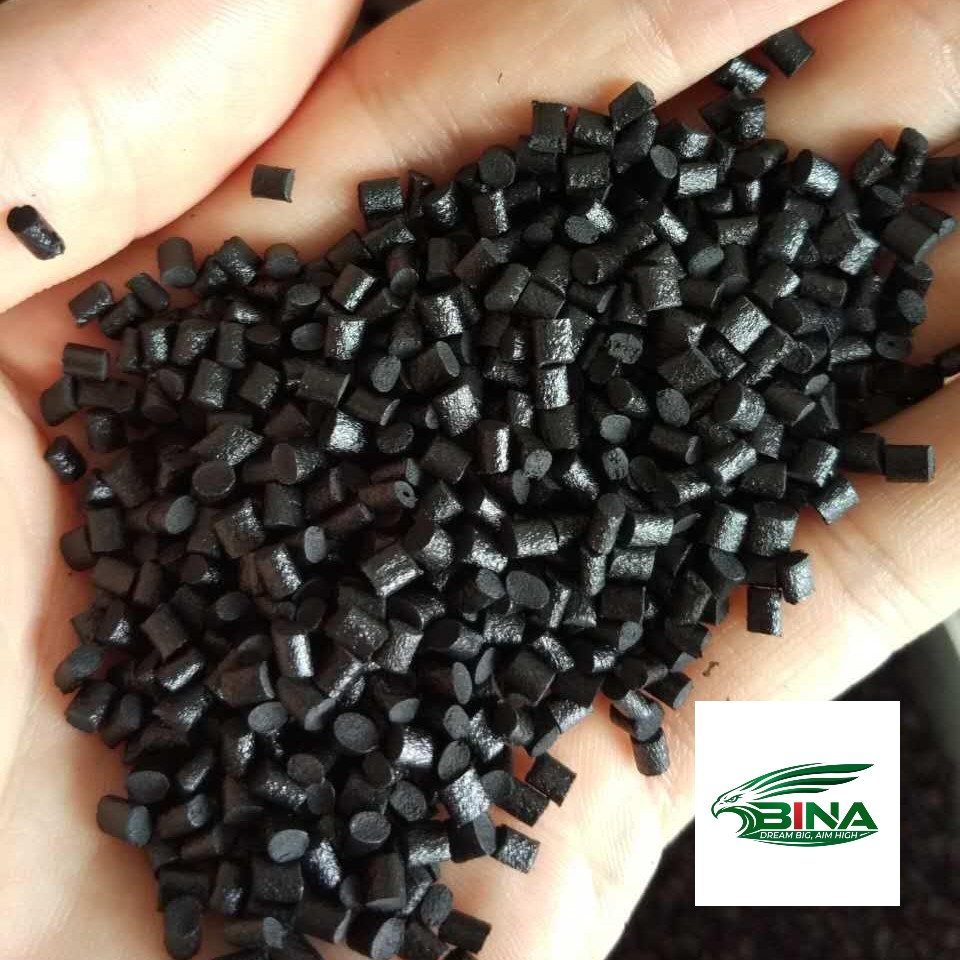

Sản xuất hạt nhựa biến tính:

  1. Nguyên liệu nhựa (PP/PE) + muội than/sợi carbon dẫn điện + phụ gia
  2. Ép đùn tạo hạt
  3. Vật liệu biến tính chống tĩnh điện và dẫn điện.

Ép khuôn:

  1. Vật liệu biến tính
  2. Đưa vào khuôn (ép phun) hoặc gia nhiệt tấm (ép nhiệt)
  3. Làm nguội và tạo hình.

Xử lý sau gia công:

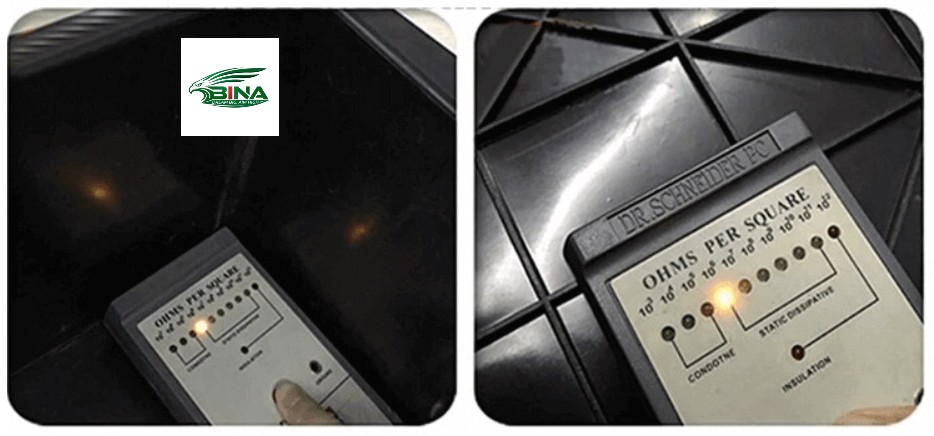

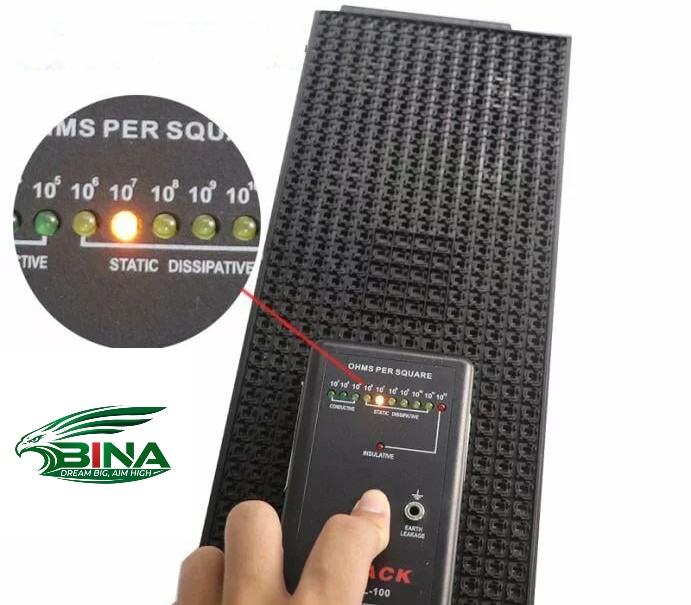

Loại bỏ bavia, kiểm tra hiệu suất chống tĩnh điện (kiểm tra điện trở bề mặt), làm sạch, đóng gói.

IV. Thông số hiệu suất chống tĩnh điện

Các pallet nhựa chống tĩnh điện chất lượng cao thường có các đặc điểm sau:

  1. Độ dẫn điện: Điện trở suất bề mặt thường nằm giữa 10 mũ 4 – 10 mũ 6 (dẫn điện) và 10 mũ 6 – 10 mũ 9 (tiêu tán).
  2. Độ ổn định: Các pallet có thêm sợi carbon và các chất khác thể hiện đặc tính chống tĩnh điện vĩnh viễn.

Vấn đề thường gặp khi sản xuất khay nhựa chống tĩnh điện

Khi sản xuất khay nhựa chống tĩnh điện (thường là khay vỉ), các vấn đề thường gặp bao gồm nhiều khía cạnh, như suy giảm hiệu suất, thiết kế cấu trúc, công nghệ gia công và đặc tính nguyên vật liệu. Sau đây là một số vấn đề thường gặp:

1. Hiệu suất chống tĩnh điện không ổn định hoặc mất đi

  1. Độ ẩm môi trường: Chất chống tĩnh điện (phụ gia bên trong hoặc lớp phủ bề mặt) rất nhạy cảm với độ ẩm. Trong môi trường quá khô, hiệu suất chống tĩnh điện sẽ giảm.
  2. Mất lớp phủ bề mặt: Đối với khay được phủ chất lỏng chống tĩnh điện, sau khi rửa, làm sạch hoặc ma sát kéo dài, chất lỏng chống tĩnh điện có thể bị hòa tan hoặc trôi đi, dẫn đến tăng điện trở và mất tác dụng chống tĩnh điện.
  3. Mềm hóa ở nhiệt độ cao: Nhiệt độ quá cao có thể làm mềm vật liệu nhựa, dẫn đến giảm độ ổn định của lớp phủ chống tĩnh điện và thậm chí làm thay đổi cấu trúc của vật liệu dẫn điện vĩnh cửu.

2. Lỗi thiết kế cấu trúc và hiệu suất vật lý

  1. Biến dạng và cong vênh: Ứng suất bên trong có thể phát sinh trong quá trình làm nguội sau khi đúc, hoặc độ dày không đồng đều có thể gây ra hiện tượng xoắn và biến dạng sau khi tháo khuôn, khiến khay không thể sử dụng được.
  2. Nổi bọt/Nứt nhỏ trong quá trình tạo hình chân không: Việc sấy khô vật liệu không đủ hoặc kiểm soát nhiệt độ gia nhiệt không đúng cách có thể gây ra bọt khí, rỗ hoặc nứt nhỏ trên bề mặt được tạo hình (thường gặp ở vật liệu PET hoặc PVC).
  3. Khả năng chịu tải không đủ: Thiết kế cấu trúc khay không hợp lý (ví dụ: các gờ nông) có thể khiến sản phẩm bị sụp đổ hoặc vỡ khi chứa vật nặng hoặc xếp chồng lên nhau.

3. Các vấn đề kiểm soát quy trình sản xuất

  1. Độ dày không đồng đều: Thiết kế khuôn không phù hợp hoặc kiểm soát áp suất tạo hình chân không không đúng cách có thể dẫn đến vật liệu quá mỏng ở các góc hoặc đáy, ảnh hưởng đến độ bền.
  2. Khó tháo khuôn: Nếu góc tháo khuôn không được thiết kế đúng cách, khay có thể bị kẹt trong khuôn; việc tháo khuôn mạnh có thể gây biến dạng hoặc hư hỏng sản phẩm.
  3. Lão hóa và vỡ vật liệu: Lựa chọn nguyên liệu thô không phù hợp hoặc trộn quá nhiều với vật liệu tái chế có thể khiến khay trở nên giòn và dễ vỡ trong quá trình sử dụng.

4. Hạn chế của môi trường ứng dụng

  1. Điện ma sát: Mặc dù có đặc tính chống tĩnh điện, nhưng vẫn có thể xảy ra hiện tượng tích tụ tĩnh điện nhẹ khi ma sát thường xuyên với một số vật liệu nhất định.
  2. Độ giòn ở nhiệt độ cao và thấp: Trong môi trường nhiệt độ thấp, một số vật liệu nhựa trở nên giòn và cứng, làm giảm khả năng chịu va đập.

Giải pháp đề xuất:

  1. Đảm bảo sử dụng vật liệu nhựa chống tĩnh điện vĩnh viễn (thêm muội than dẫn điện vĩnh viễn hoặc chất chống tĩnh điện vĩnh viễn), thay vì chỉ dựa vào lớp phủ bề mặt.
  2. Kiểm soát chặt chẽ độ ẩm và nhiệt độ của môi trường sản xuất.
  3. Tối ưu hóa thiết kế khuôn hút chân không và thêm các gân gia cường để cải thiện độ bền cấu trúc.

Mẹo chọn lựa mua khay nhựa chống tĩnh điện ESD

  1. Khi chọn khay nhựa chống tĩnh điện, hãy ưu tiên “phạm vi điện trở” để đáp ứng mức độ bảo vệ của sản phẩm (thường là 10 mũ 6 ~ 10 mũ 9) hoặc 10 mũ 9 ~ 10 mũ 11
  2. Thứ hai, hãy xác nhận kích thước, khả năng chịu tải, độ ổn định khi xếp chồng và vật liệu thân thiện với môi trường (PS, PP, PET). Cuối cùng, hãy xem xét chi phí và uy tín của nhà cung cấp để đảm bảo vật liệu có khả năng dẫn điện vĩnh viễn hoặc có khả năng tản tĩnh điện hiệu quả cao.

Sau đây là hướng dẫn lựa chọn chi tiết:

1. Chỉ số cốt lõi: Hiệu suất chống tĩnh điện (Điện trở suất)

  1. Khay dẫn điện (10 mũ 4 – 10 mũ 6): Điện trở thấp, nhanh chóng tản tĩnh điện. Thích hợp cho các linh kiện điện tử và chất bán dẫn có độ chính xác cao.
  2. Khay chống tĩnh điện (10 mũ 6- 10 mũ 11): Ngăn ngừa sự phát sinh và giải phóng tĩnh điện, thích hợp cho việc đóng gói linh kiện điện tử thông thường. Thường sử dụng khay vỉ gắn bề mặt.
  3. Tiêu chuẩn kiểm tra: Xác nhận vật liệu là “dẫn điện vĩnh viễn (ví dụ: có muội than dẫn điện bên trong)” hoặc “chống tĩnh điện tạm thời (ví dụ: có lớp phủ chất chống tĩnh điện bên ngoài).”

2. Phân loại và đặc tính vật liệu

  1. PS (Polystyrene): Vật liệu bao bì vỉ phổ biến nhất, cứng và rẻ tiền, nhưng tương đối dễ vỡ.
  2. PP (Polypropylene): Chịu nhiệt độ và hóa chất cao, dai, thích hợp cho môi trường cần vệ sinh.

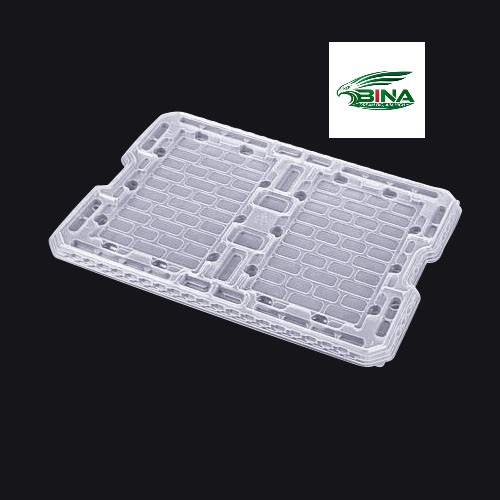

  3. PET (Polyester): Độ trong suốt cao, thân thiện với môi trường, nhưng khả năng chịu nhiệt kém.
  4. PVC (Polyvinyl Chloride): Giá cả phải chăng, nhưng ít thân thiện với môi trường hơn, ứng dụng đang giảm dần.

3. Thiết kế cấu trúc và yêu cầu sử dụng

  1. Kích thước và thông số kỹ thuật: Đo chính xác chiều dài, chiều rộng và chiều sâu theo thông số kỹ thuật của sản phẩm điện tử cần đóng gói.
  2. Khả năng chịu tải: Nếu cần xếp chồng, đảm bảo vật liệu khay đủ dày để tránh biến dạng ảnh hưởng đến hiệu quả chắn tĩnh điện.
  3. Độ ổn định khi xếp chồng: Chọn khay có rãnh và cấu trúc nâng/hạ để đảm bảo không bị lung lắc khi xếp chồng.

4. Các biện pháp phòng ngừa khác

  1. Bảo vệ môi trường: Hỏi người bán xem vật liệu có tuân thủ chứng nhận RoHS 2.0 hay không, đặc biệt đối với các sản phẩm có chất chống tĩnh điện bên ngoài, vì chất này có thể đã hết hạn.
  2. Tham quan nhà máy: Nên tìm nhà sản xuất có khả năng tạo hình nhiệt chuyên nghiệp để xác nhận tính chính xác của phương pháp đo trở kháng chống tĩnh điện.

Tóm lại, trong quá trình sản xuất các sản phẩm điện tử và CNTT, việc lựa chọn khay chống tĩnh điện đúng cách có thể giảm đáng kể nguy cơ hư hỏng linh kiện do tĩnh điện.
