Mô tả

Thiết bị đo tĩnh điện là gì?

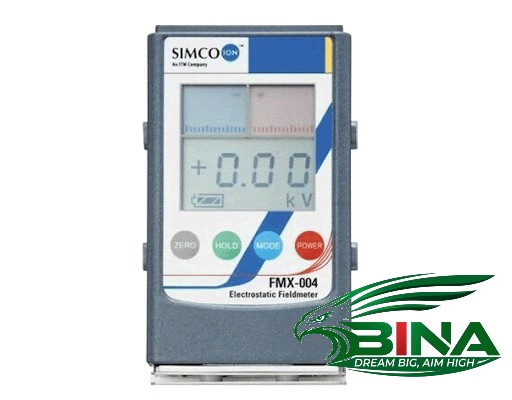

Các thiết bị đo tĩnh điện (như máy đo trường tĩnh điện và điện thế bề mặt) là các thiết bị không tiếp xúc được sử dụng để phát hiện và phân tích điện thế tĩnh điện (điện áp) của bề mặt các vật thể tích điện.

Chúng đo cường độ trường điện xung quanh một vật thể, chuyển đổi các điện tích khó diễn giải thành dữ liệu như kV. Chúng được sử dụng rộng rãi trong sản xuất công nghiệp và các khu vực được bảo vệ ESD để xác nhận xem các chi tiết gia công hoặc nhân viên có đáp ứng các tiêu chuẩn chống tĩnh điện hay không.

◆Tìm hiểu thêm:

Đặc điểm chính của thiết bị đo tĩnh điện:

Nguyên lý hoạt động: Sử dụng việc phát hiện cường độ “trường điện” được tạo ra xung quanh một vật thể tích điện và chuyển đổi nó thành điện thế tĩnh điện (V hoặc kV).
Không tiếp xúc: Hầu hết các cảm biến tĩnh điện (như sản phẩm của Keyence hoặc SHISHIDO) không cần tiếp xúc với vật thể tích điện; phép đo được thực hiện đơn giản bằng cách ở gần vật thể, tránh ảnh hưởng của tĩnh điện từ cơ thể người đến kết quả.

Chức năng chính:

Tìm nguồn tĩnh điện: Phát hiện sự tích tụ tĩnh điện trên dây chuyền sản xuất, linh kiện điện tử (IC), đồ gá hoặc vật liệu đóng gói.
Giám sát môi trường: Đánh giá hiệu suất của quần áo, giày dép và thảm chống tĩnh điện trong môi trường EPA (Khu vực được bảo vệ khỏi tĩnh điện).
Hiển thị cực tính: Phân biệt giữa điện tích tĩnh dương và âm.

Các loại phổ biến:

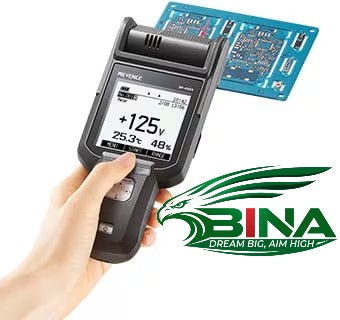

Máy giám sát ESD cầm tay: Nhẹ và phù hợp cho việc kiểm tra tại chỗ.
Hệ thống giám sát ESD liên tục: Cố định trên dây chuyền sản xuất để giám sát thời gian thực.

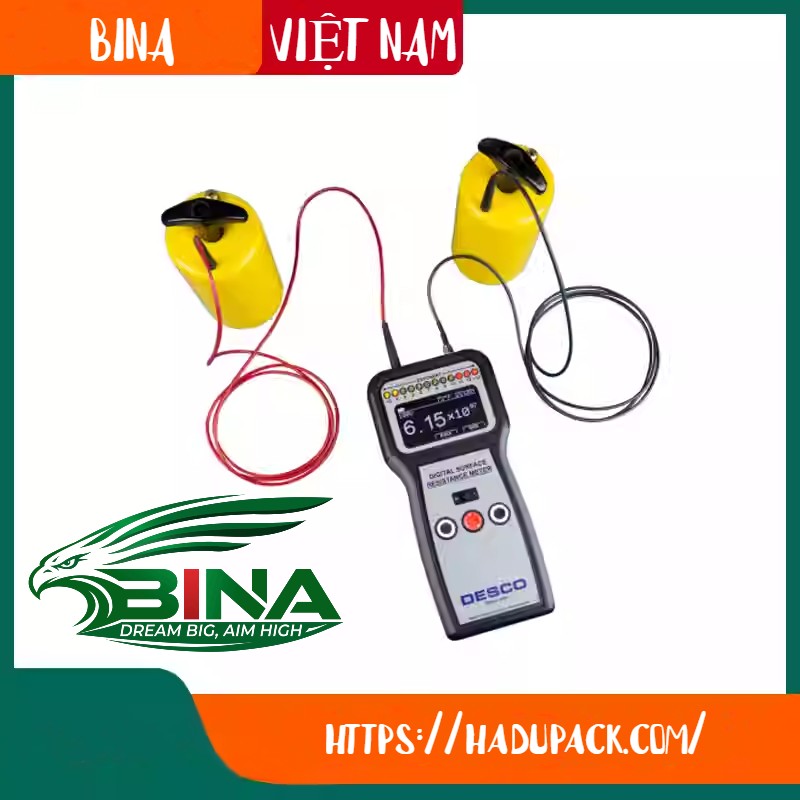

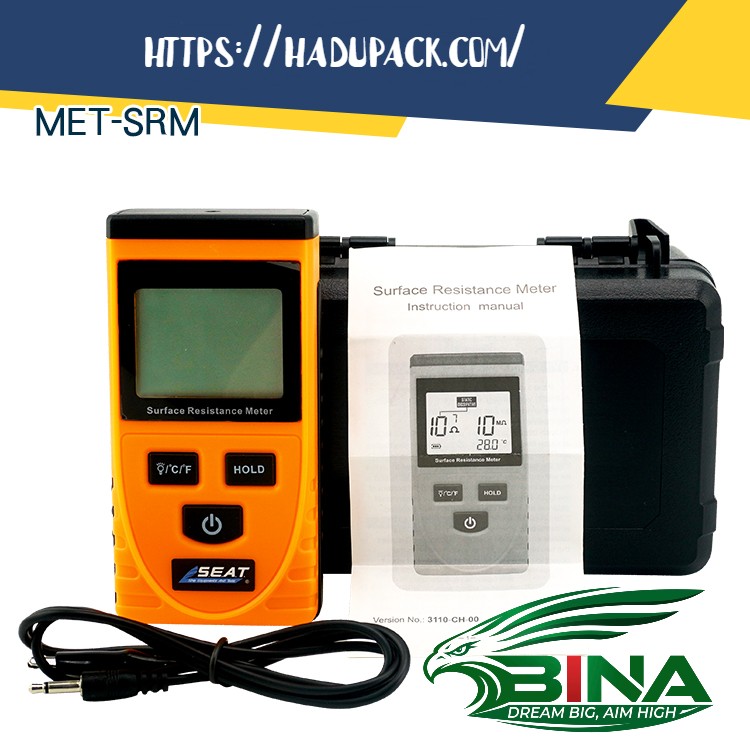

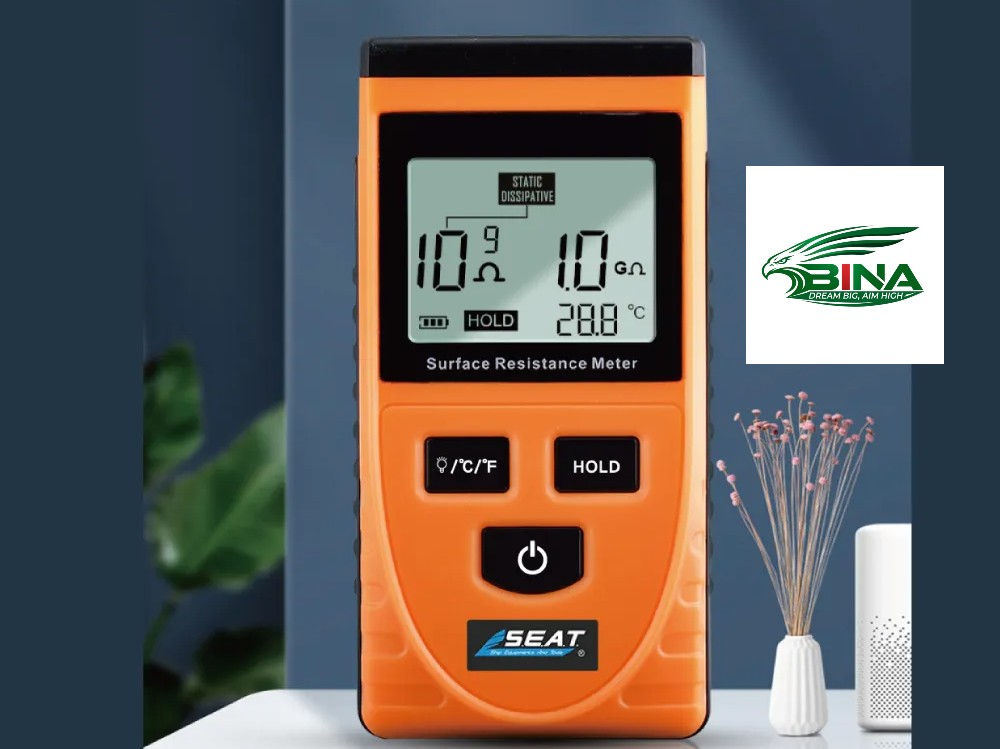

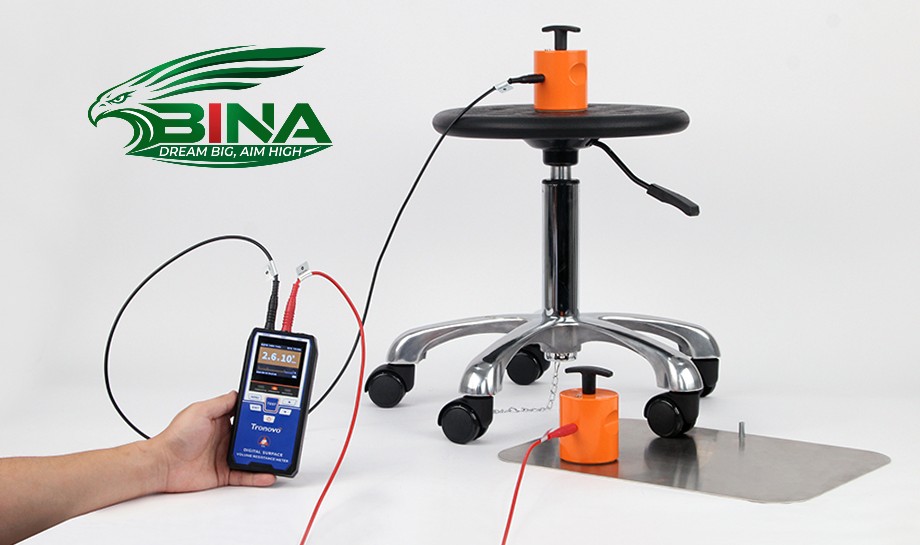

Máy kiểm tra điện trở bề mặt: Được sử dụng để kiểm tra điện trở của các vật liệu như màng chống tĩnh điện.

Vấn đề thường gặp thiết bị đo tĩnh điện

Các vấn đề thường gặp với thiết bị đo tĩnh điện bao gồm: giá trị đo không ổn định (bị ảnh hưởng bởi trọng lượng và độ ẩm môi trường), sai số đọc do khoảng cách giữa đầu dò và vật cần đo không phù hợp, kết quả dương tính giả do tiếp đất kém và cần hiệu chuẩn thiết bị. Những quan niệm sai lầm phổ biến bao gồm việc dựa vào dây đeo cổ tay tĩnh điện không dây và không xem xét sự biến động điện trở suất bề mặt dẫn đến việc loại bỏ tĩnh điện không hoàn toàn. Sau đây là tóm tắt các vấn đề thường gặp với thiết bị đo tĩnh điện:

1. Các vấn đề thường gặp trong quá trình đo

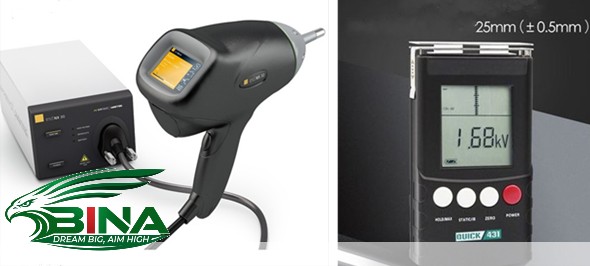

Sai số khoảng cách: Hầu hết các cảm biến tĩnh điện (chẳng hạn như máy đo cường độ trường) yêu cầu một khoảng cách cụ thể (ví dụ: 25mm hoặc 100mm) so với vật cần đo. Khoảng cách quá xa hoặc quá gần sẽ gây ra sự biến động mạnh trong giá trị đo được (điện áp), khiến việc thu được điện tích chính xác trở nên bất khả thi.
Nhiễu môi trường: Môi trường khô dễ phát sinh tĩnh điện và tĩnh điện hoạt động mạnh hơn khi độ ẩm môi trường dưới 65%. Các thiết bị đo cũng dễ bị nhiễu từ các trường tĩnh điện được tạo ra bởi các vật thể kim loại xung quanh khác hoặc chuyển động của con người.

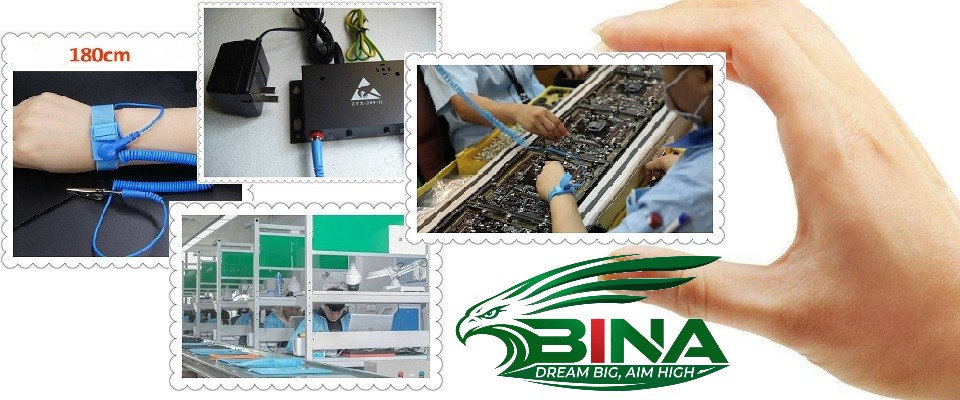

Các vấn đề về tiếp đất và dây đeo cổ tay cho người vận hành: Khi kiểm tra điện trở tiếp đất của người vận hành, kết quả kiểm tra thường dao động giữa đạt và không đạt do sự khác biệt về trọng lượng, tư thế đứng hoặc độ sạch của sàn nhà. Ngoài ra, dây đeo cổ tay chống tĩnh điện không dây không hoàn toàn vô dụng, nhưng nguyên lý loại bỏ tĩnh điện của chúng khác với dây đeo cổ tay tiếp đất truyền thống, và đôi khi chúng không thể loại bỏ hoàn toàn điện tích cao trong thời gian ngắn.

2. Bảo trì thiết bị và các vấn đề nguyên lý

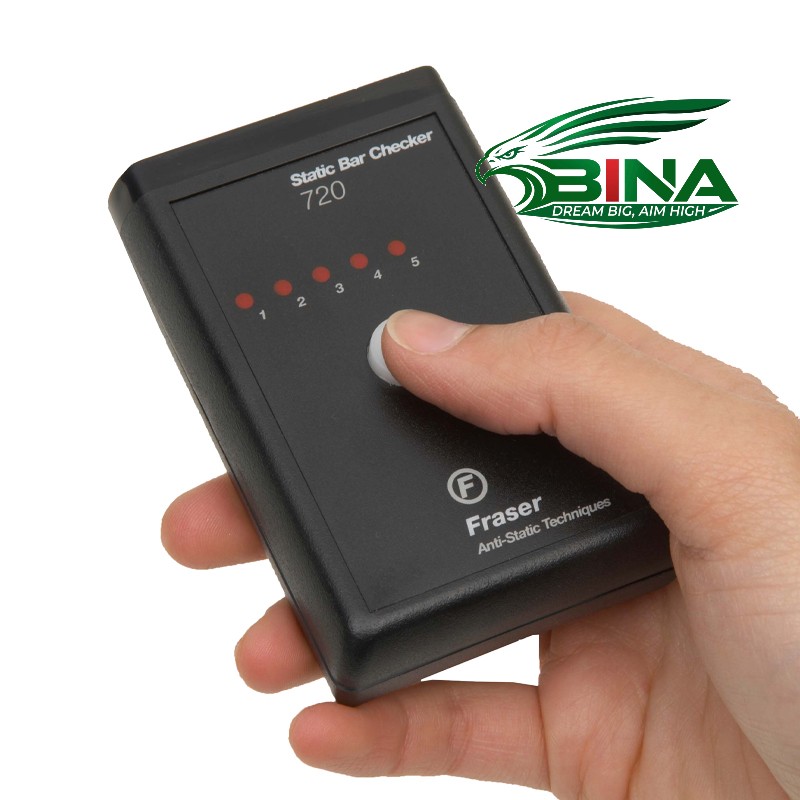

Vệ sinh bộ khử tĩnh điện: Nếu bộ khử tĩnh điện hoặc quạt ion không được vệ sinh trong thời gian dài, bụi tích tụ trên các đầu dò sẽ làm giảm hiệu quả tạo ion, khiến việc loại bỏ tĩnh điện trở nên không hiệu quả.
Hiệu chuẩn thiết bị: Sau một thời gian sử dụng, độ chính xác của cảm biến điện kế sẽ giảm, cần hiệu chuẩn thường xuyên; nếu không, sẽ xảy ra sai lệch khi đọc.
Cáp điện xoay chiều cao áp: Nếu thiết bị kiểm soát tĩnh điện xoay chiều được lắp đặt trên vật thể chuyển động, cáp điện cao áp dễ bị đứt do uốn cong liên tục, dẫn đến hỏng thiết bị.

3. Ảnh hưởng của đặc tính vật thể đo

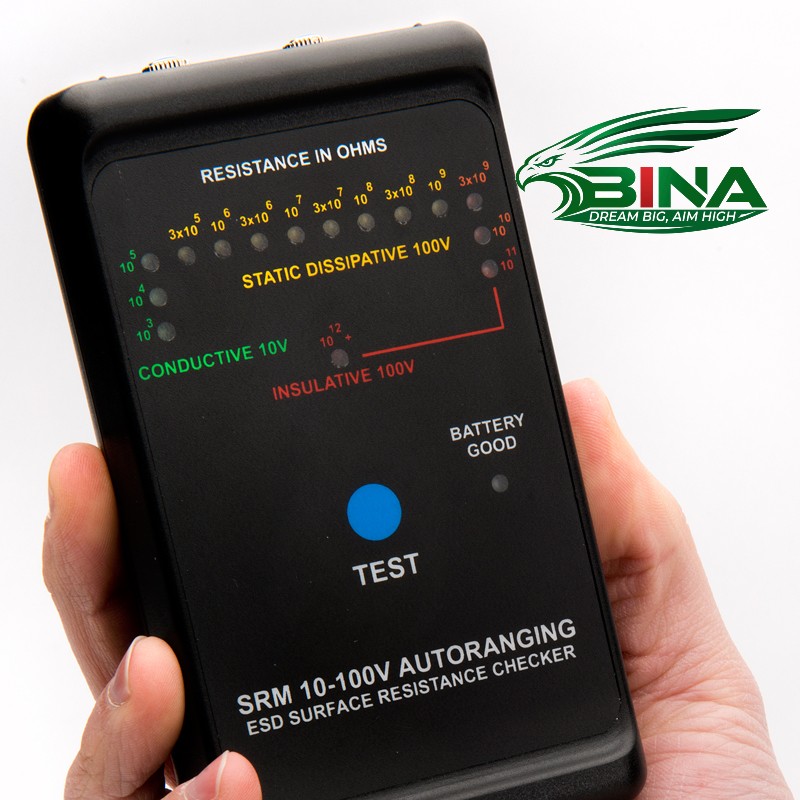

Điểm điện trở tới hạn: Khi đo điện trở suất bề mặt, nếu giá trị nằm ở điểm tới hạn của độ dẫn điện và sự tiêu tán tĩnh điện (ví dụ: 10 mũ 9 đến 10 mũ 10), thiết bị có thể báo cáo kết quả không ổn định. Khó khăn trong đo vật liệu cách điện: Thiết bị đo tĩnh điện hoạt động tốt đối với các vật liệu có khả năng tiêu tán tĩnh điện, nhưng đối với vật liệu cách điện (như nhựa và sợi), sự phân bố không đồng đều của điện tích tĩnh có nghĩa là các phép đo tại một điểm thường không phản ánh được mức điện tích tổng thể.

Giải pháp đề xuất:

Hiệu chuẩn thường xuyên: Đảm bảo độ chính xác của thiết bị đo.
Tuân thủ nghiêm ngặt khoảng cách hoạt động: Sử dụng điện kế có giá đỡ cố định.
Tăng độ ẩm không khí: Giảm sự phát sinh tĩnh điện thông qua việc kiểm soát môi trường.
Làm sạch thiết bị xả tĩnh điện: Bảo trì máy tạo ion.
