Mô tả

Súng thổi ion là gì?

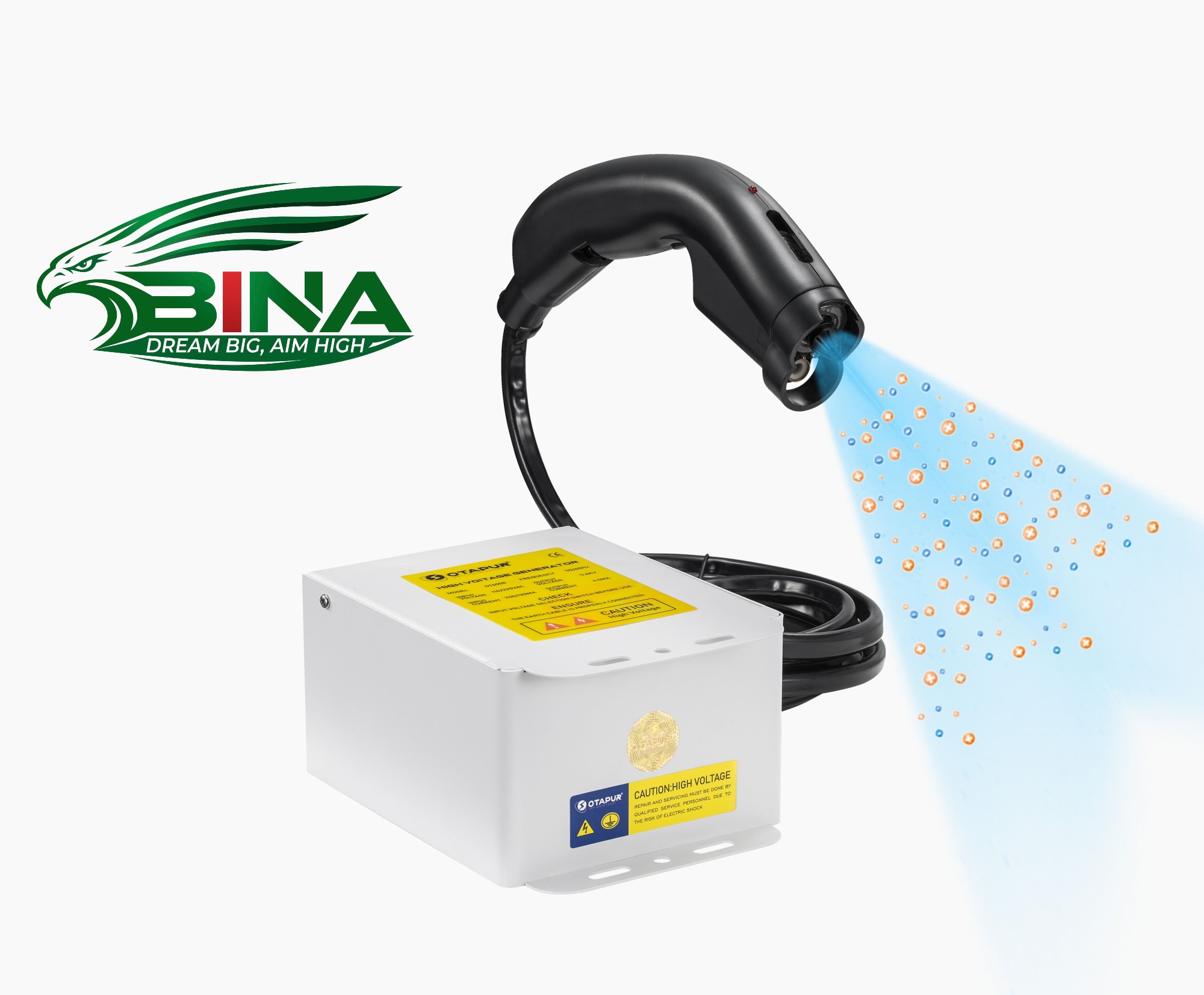

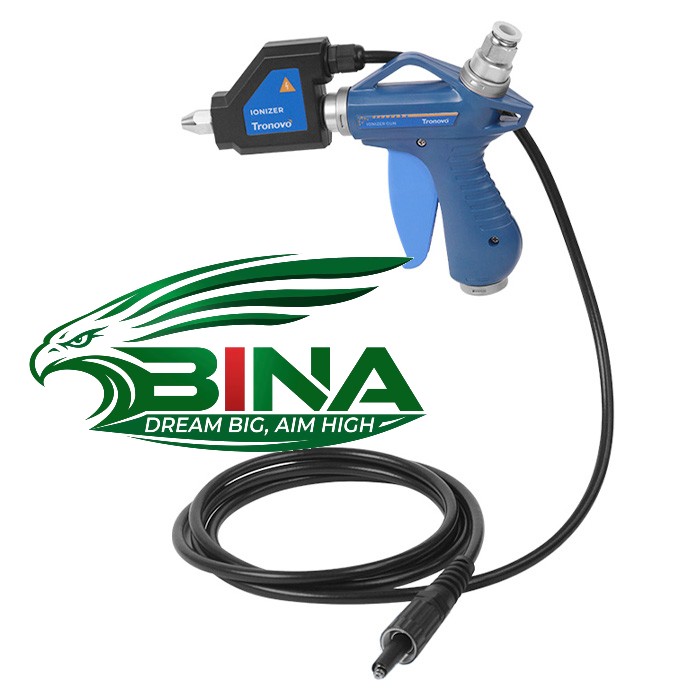

Súng phun khí ion hóa, còn được gọi là súng thổi ion hóa hoặc súng hút bụi tĩnh điện, là một thiết bị khử tĩnh điện cầm tay trong công nghiệp. Nó sử dụng khí nén để tạo ra một lượng lớn ion dương và âm thông qua công nghệ ion hóa điện áp cao, thổi luồng ion về phía khu vực cần khử để nhanh chóng trung hòa tĩnh điện trên bề mặt vật thể và loại bỏ các hạt bụi. Thiết bị này được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu độ sạch cao và dễ bị nhiễm tĩnh điện, chẳng hạn như lắp ráp điện tử, dụng cụ chính xác, bao bì nhựa và phun sơn.

Chức năng cốt lõi:

Khử tĩnh điện hiệu quả cao: Sự phóng điện hào quang điện áp cao ở đầu kim ion hóa các phân tử không khí, tạo ra các ion dương và âm trung hòa điện tích trên bề mặt vật thể, giải quyết triệt để vấn đề hút bụi và hư hỏng linh kiện do tĩnh điện gây ra.
Khử bụi mạnh mẽ: Kết hợp với luồng khí nén, nó dễ dàng thổi bay bụi bám và các tạp chất nhỏ sau khi khử tĩnh điện.

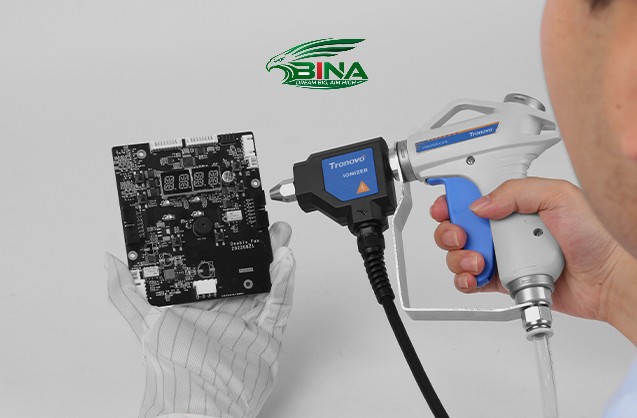

Ứng dụng rộng rãi: Thích hợp cho việc đúc nhựa, các hoạt động sơn, lắp ráp điện tử chính xác, bao bì dược phẩm và các ứng dụng khác.
Thiết kế thân thiện với người dùng: Thiết kế cầm tay, thao tác đơn giản, lưu lượng khí có thể điều chỉnh, và thường được trang bị bảo vệ nối đất để đảm bảo an toàn.

Lưu ý khi sử dụng hàng ngày:

Bảo dưỡng thường xuyên: Bụi bám trên kim ion phải được làm sạch thường xuyên, nếu không sẽ ảnh hưởng đến hiệu quả tạo ion.
Nối đất an toàn: Thân máy phải được nối đất đúng cách trong quá trình sử dụng để tránh tích tụ tĩnh điện.
Nguồn khí khô: Phải sử dụng khí nén khô, đã lọc để tránh hơi ẩm gây gỉ sét hoặc phát tia lửa điện ở kim ion.
Hạn chế về môi trường: Không sử dụng trong môi trường làm việc dễ cháy nổ.

Cấu tạo súng thổi ion:

Phương án của mô hình tiện ích tiết lộ súng hơi ion, liên quan đến lĩnh vực thiết bị loại bỏ bụi và tĩnh điện. Nó bao gồm: một thiết bị tạo ion và một thiết bị phun khí được bố trí ở đầu nòng, đồng thời bao gồm: một thiết bị định vị bố trí ở mõm được sử dụng để xác định vị trí thổi. Súng hơi ion do mô hình tiện ích cung cấp phát ra chùm tia tập trung bằng cách thiết lập thiết bị định vị. Sau khi định vị vị trí thổi, thiết bị tạo ion và thiết bị phun khí sẽ được bật để thổi vào vật thể thổi, từ đó nhận ra vị trí thổi. Định vị chính xác khoảng cách thổi, súng hơi ion dễ sử dụng và có thể đạt được hiệu quả tốt nhất trong việc loại bỏ tĩnh điện và tạp chất.

Lĩnh vực kỹ thuật:

Mô hình tiện ích này liên quan đến lĩnh vực thiết bị loại bỏ bụi và tĩnh điện, đặc biệt là súng hơi ion.

☞Xem thêm:

Công nghệ nền:

Trong quá trình sản xuất màn hình tinh thể lỏng bóng bán dẫn màng mỏng (TFT-LCD), tĩnh điện và sự xâm nhập của vật chất lạ dễ dàng được tạo ra trong quá trình lắp ráp mô-đun. Do đó, cần có súng hơi ion tại trạm lắp ráp mô-đun. Màn hình LCD và đèn nền được xử lý để loại bỏ tĩnh điện và tạp chất.

Súng hơi ion là một công cụ để loại bỏ tĩnh điện và vật lạ trên bề mặt. Nó sử dụng sự phóng điện của kim ion ở mõm súng để ion hóa luồng khí áp suất cao đi qua mõm súng thành một lượng lớn dương và các ion âm. Gió ion thổi và bám vào bề mặt sản phẩm, từ đó trung hòa nó. Nó có thể trung hòa tĩnh điện trên bề mặt sản phẩm và loại bỏ tạp chất trên bề mặt.

Súng hơi ion được cung cấp theo tình trạng kỹ thuật trước đây được treo bằng dây buộc phía trên để tiết kiệm không gian và tạo điều kiện thuận lợi cho việc sử dụng. Dây buộc là một cấu trúc độc lập với súng hơi ion và có thể rút lên xuống. Người vận hành kéo súng hơi ion xuống đèn nền hoặc phần trên của bảng điều khiển và nhấn công tắc để thực hiện quá trình thổi.

Khi sử dụng loại súng khí ion này để xử lý thổi, người vận hành không thể kiểm soát tốt vị trí và khoảng cách thổi mà chỉ có thể dựa vào cảm giác của người vận hành không thể đạt được hiệu quả tốt nhất nếu quá xa hoặc quá gần. Do đó, súng hơi ion được cung cấp bởi công nghệ hiện tại rất bất tiện khi sử dụng và không thể đảm bảo hiệu quả loại bỏ tĩnh điện và vật lạ.

Nội dung mô hình tiện ích:

Mô hình tiện ích cung cấp súng hơi ion, có thể đạt được hiệu quả tốt hơn trong việc loại bỏ tĩnh điện và vật lạ.

Để giải quyết các vấn đề kỹ thuật trên, súng hơi ion mẫu tiện ích áp dụng các giải pháp kỹ thuật sau:

Súng hơi ion bao gồm: thiết bị tạo ion và thiết bị phun khí bố trí ở đầu súng, ngoài ra còn có: thiết bị định vị bố trí ở đầu súng để định vị vị trí thổi.
Cũng bao gồm: một thiết bị khoảng cách để định vị khoảng cách thổi.
Súng hơi ion cũng bao gồm bộ điều khiển định vị, được kết nối điện tương ứng với thiết bị khoảng cách và thiết bị định vị. Thiết bị khoảng cách điều khiển hoạt động của thiết bị định vị thông qua bộ điều khiển định vị.
Bộ điều khiển định vị là một van điện từ.
Nó cũng bao gồm: một công tắc chính, được kết nối điện với nguồn điện bên ngoài, để điều khiển việc mở và đóng thiết bị tạo ion và thiết bị phun khí.
Công tắc chính được kết nối điện với bộ điều khiển định vị khi súng hơi ion được đặt ở khoảng cách thổi, bộ điều khiển định vị sẽ điều khiển công tắc chính để bật.
Công tắc chính là van điện từ.
Thiết bị có khoảng cách cố định bao gồm: một dây buộc kéo dài từ bên trong súng hơi ion. Dây buộc được cung cấp một nút. Trên súng hơi ion, súng hơi ion kéo dài ra tương ứng với dây buộc. chức vụ.
Thiết bị đo khoảng cách bao gồm: cảm biến vị trí.
Thiết bị định vị là máy phát laser.

Trong giải pháp kỹ thuật của phương án này, một thiết bị định vị được thiết lập để phát ra chùm ánh sáng tập trung và sau khi định vị vị trí thổi, thiết bị tạo ion và thiết bị phun khí được bật để thực hiện thổi, từ đó nhận ra vị trí thổi và vị trí thổi. Với khả năng định vị chính xác ở khoảng cách xa, súng hơi ion rất dễ sử dụng và có thể đạt được hiệu quả tốt nhất trong việc loại bỏ tĩnh điện và tạp chất.

Mô tả các bản vẽ:

Để giải thích rõ ràng hơn các phương án của sáng chế hoặc giải pháp kỹ thuật trong tình trạng kỹ thuật trước đó, các hình vẽ cần sử dụng trong phần mô tả các phương án sẽ được giới thiệu ngắn gọn dưới đây. Rõ ràng, các hình vẽ trong phần mô tả sau chỉ dành cho mục đích này. mục đích của mô hình tiện ích hiện tại Đối với một số phương án thuộc loại mới, những người có kỹ năng thông thường trong lĩnh vực nghệ thuật cũng có thể có được các bản vẽ khác dựa trên những bản vẽ này mà không cần nỗ lực sáng tạo. Hình 1 là sơ đồ cấu trúc của súng hơi ion theo phương án của mô hình tiện ích hiện tại.

Giải thích các ký hiệu tham chiếu:

1 – Kim ion; 2 – Ống thoát khí; 3 – Bộ phát tia Laser; 4 – dây buộc; 5 – bộ điều khiển định vị; 6 – công tắc chính; 7-cuộn.

Triển khai chi tiết:

Phương án của sáng chế đề xuất súng hơi ion, có thể đạt được hiệu quả tốt hơn trong việc loại bỏ tĩnh điện và vật chất lạ. Súng hơi ion theo phương án của sáng chế sẽ được mô tả chi tiết dưới đây có tham khảo các hình vẽ đi kèm.

Một phương án của sáng chế cung cấp súng hơi ion. Như được thể hiện trên hình 1, súng hơi ion bao gồm: thiết bị tạo ion, thiết bị phun khí và thiết bị định vị được bố trí ở họng súng, trong đó thiết bị định vị được sử dụng để định vị. Thổi vị trí kèm theo.

Trong giải pháp kỹ thuật của phương án này, một thiết bị định vị được thiết lập để phát ra chùm ánh sáng tập trung và sau khi định vị vị trí cần thổi, thiết bị tạo ion và thiết bị phun khí được bật để tiến hành thổi, từ đó đạt được hiệu quả thổi của vật thể được thổi. Với vị trí gắn chính xác và khoảng cách thổi, súng hơi ion rất dễ sử dụng và có thể đạt được hiệu quả tốt nhất trong việc loại bỏ tĩnh điện và vật chất lạ.

Ngoài ra, súng hơi ion còn bao gồm: một thiết bị đo khoảng cách để định vị khoảng cách thổi. Khoảng cách thổi là khoảng cách giữa họng súng hơi ion và vật thể bị thổi.

Hơn nữa, súng hơi ion còn bao gồm: bộ điều khiển định vị 5, được kết nối điện tương ứng với thiết bị khoảng cách cố định và thiết bị vị trí cố định. Thiết bị khoảng cách cố định điều khiển hoạt động của thiết bị vị trí cố định thông qua bộ điều khiển định vị 5, nghĩa là thiết bị khoảng cách cố định sẽ phát hiện các ion. Khi khoảng cách giữa mõm súng hơi và mục tiêu được thổi đạt đến khoảng cách thổi cần thiết, thiết bị định vị được điều khiển để mở thông qua bộ điều khiển định vị 5 và thiết bị định vị tiếp tục định vị vị trí của súng vị trí thổi.

Ngoài ra, súng hơi ion còn bao gồm: công tắc chính 6, được kết nối điện với nguồn điện bên ngoài và dùng để điều khiển đóng mở thiết bị tạo ion và thiết bị phun khí.

Sau đây là ví dụ về cách thiết bị tạo ion là phóng điện vầng quang từ kim ion 1 lắp ở họng súng, thiết bị phun khí phun khí từ cửa thoát khí 2 lắp ở mõm súng và thiết bị định vị là tia laser máy phát 3 phát ra chùm tia tập trung cao độ. Theo phương án này, bộ điều khiển định vị 5 và công tắc chính 6 tốt nhất là các van điện từ.

Hơn nữa, thiết bị khoảng cách cố định có thể là cấu trúc dây buộc, bao gồm: dây buộc 4, được bố trí trên súng hơi ion và kéo dài từ bên trong súng hơi ion. Bộ điều khiển định vị 5 được kết nối với dây buộc 4 và được nối điện được kết nối với công tắc chính 6. Khi dây buộc 4 được kéo dài đến một độ dài nhất định sao cho khoảng cách giữa mõm súng hơi ion và vật cần thổi (màn hình LCD và bề mặt đèn nền) đáp ứng yêu cầu vận hành, bộ điều khiển định vị 5 được bật.

Cụ thể, khi người vận hành sử dụng súng hơi ion theo sáng chế để xử lý thổi, trước tiên anh ta kéo súng hơi ion xuống để kéo dài dây buộc 4 nơi treo súng hơi ion khi dây buộc 4 được kéo căng đến một mức nhất định phạm vi chiều dài khi dây buộc không thể được kéo xuống nữa (độ dài kéo dài của dây buộc được đặt trước theo yêu cầu vận hành), điều đó có nghĩa là gió ion khi súng hạ xuống độ cao cần thổi cũng có nghĩa là khoảng cách giữa họng súng hơi ion và vật cần thổi đáp ứng yêu cầu vận hành, lúc này dây buộc 4 điều khiển hoạt động của bộ điều khiển định vị 5, từ đó bắt đầu phát tia laser ở đầu phía trước của mõm súng hơi ion. Thiết bị 3, đầu phía trước của mõm phát ra chùm tia laze, nhắm vào vị trí cần thổi, để xác định chính xác vị trí thổi.

Để kiểm soát độ dài kéo xuống của dây buộc 4, một nút nhô ra khỏi dây buộc 4 có thể được đặt ở một đầu của dây buộc 4. Vị trí của nút có thể được đặt linh hoạt trên dây buộc 4 tương ứng với ion súng hơi có thể ở trên cùng, một vị trí giới hạn được đặt tương ứng với vị trí mà dây buộc 4 nhô ra khỏi súng hơi ion. Khi dây buộc 4 được kéo dài và nút của nó đạt đến vị trí giới hạn thì không thể kéo ra được nữa. từ đó điều khiển độ dài kéo xuống của dây buộc 4 và nút đạt tới vị trí giới hạn, bộ điều khiển định vị 5 được điều khiển để hoạt động. Vì dây buộc 4 kéo dài từ bên trong súng hơi ion nên chỉ có thể đặt một nút duy nhất để xác định độ dài của dây buộc 4.

Do đó, hơn nữa, cuộn 7 có thể được đặt ở đầu trên của dây buộc 4 nơi nó được cố định và treo lơ lửng, hãy cuộn dây buộc 4 lại. Vì chiều dài của dây buộc 4 kéo dài ra khỏi súng hơi ion là có chiều dài cố định nên cuộn 7 cho phép. Chiều dài của dây 4 được kéo ra xác định khoảng cách thổi, do đó có thể đặt một số bánh răng trên cuộn 7 theo các khoảng cách thổi khác nhau để vật được thổi tới, từ đó hạn chế số lần kéo ra khác nhau của dây 4 chiều dài , để có thể linh hoạt đạt được vị trí chính xác của khoảng cách thổi đối với các vật thể thổi khác nhau.

Sau khi định vị chính xác vị trí thổi và khoảng cách thổi, người vận hành có thể nhấn công tắc chính 6 để điều khiển việc mở các van điện từ của thiết bị tạo ion và thiết bị phun khí. Lúc này, kim ion 1 phóng điện, đi qua thiết bị phun khí. Áp suất cao luồng khí ion hóa thành một số lượng lớn các ion dương và âm, đồng thời gió tiếp tục được thổi ra từ cửa thoát khí 2 tạo thành gió ion bám vào bề mặt vật thể cần thổi, từ đó trung hòa tĩnh điện trên bề mặt vật cần thổi và loại bỏ vật lạ bám trên bề mặt.

Hơn nữa, bộ điều khiển định vị 5 được kết nối điện với công tắc chính 6, nghĩa là bộ điều khiển định vị 5 cũng có thể kiểm soát hiệu quả của công tắc chính 6. Khi súng hơi ion được đặt ở khoảng cách thổi, bộ điều khiển định vị sẽ điều khiển công tắc chính 6. Công tắc đang bật. Cụ thể, khi dây buộc số 4 được kéo xuống khoảng cách cần thiết để thổi, công tắc chính số 6 điều khiển thiết bị tạo ion và thiết bị phun khí sẽ phát huy tác dụng đảm bảo khi chưa đạt khoảng cách thổi, thiết bị tạo ion sẽ hoạt động hiệu quả và phun khí thiết bị sẽ không khởi động, do đó hạn chế chiều dài kéo xuống của súng khí ion và kiểm soát khoảng cách thổi.

Cần lưu ý rằng thiết bị đo khoảng cách cũng có thể là một cấu trúc bao gồm cảm biến vị trí. Cảm biến vị trí có thể được đặt ở đầu súng hơi ion. Khi cảm biến vị trí phát hiện súng hơi ion đã đạt đến khoảng cách thổi theo yêu cầu của hoạt động, nó sẽ gửi tín hiệu vị trí để kích hoạt hoạt động của bộ điều khiển định vị 5 được kết nối điện với thiết bị khoảng cách cố định, từ đó bật bộ phát laser 3 được thêm vào đầu phía trước của mõm súng hơi ion, để xác định thêm vị trí thổi.

Trong giải pháp kỹ thuật của phương án này, trước khi bật súng hơi ion, một thiết bị định vị cố định được đặt để phát ra chùm tia tập trung để định vị vị trí thổi và một thiết bị khoảng cách cố định được đặt để điều khiển bộ điều khiển định vị để điều khiển cố định thiết bị khoảng cách. Bật thiết bị định vị và điều khiển máy tạo ion và phun khí. Hiệu quả của thiết bị phun đảm bảo rằng chỉ khi đạt đến một khoảng cách thổi nhất định, thiết bị tạo ion và thiết bị phun khí mới được phép bật để thổi, giúp đạt được vị trí thổi chính xác hơn và khoảng cách thổi sử dụng súng hơi thật tiện lợi và có thể đạt được hiệu quả tốt nhất trong việc loại bỏ tĩnh điện và vật lạ.

Trên đây chỉ là các phương thức triển khai cụ thể của mô hình tiện ích hiện tại, nhưng phạm vi bảo vệ của mô hình tiện ích hiện tại không bị giới hạn. Bất kỳ người nào quen thuộc với lĩnh vực kỹ thuật đều có thể dễ dàng nghĩ ra những thay đổi hoặc sửa đổi trong phạm vi kỹ thuật mà tiện ích hiện tại tiết lộ. Việc thay thế sẽ nằm trong phạm vi bảo vệ của mô hình tiện ích hiện tại. Do đó, phạm vi bảo vệ của mô hình tiện ích hiện tại phải tuân theo phạm vi bảo vệ của các yêu cầu bồi thường.

Hướng dẫn cách sử dụng súng thổi ion

Súng ion (máy khử tĩnh điện) chủ yếu được sử dụng để loại bỏ tĩnh điện và bụi bẩn khỏi bề mặt vật thể. Khi sử dụng, hãy kết nối súng với nguồn khí nén sạch 0,1–0,6 MPa và nguồn điện 220V (với dây nối đất đúng cách). Điều chỉnh khoảng cách giữa súng và vật cần kiểm tra đến khoảng 200-300mm. Nhấn công tắc để đồng thời tạo ra luồng ion và khí nén để làm sạch và khử tĩnh điện hiệu quả. Việc vệ sinh kim ion thường xuyên rất quan trọng đối với việc bảo trì.

I. Lắp đặt và chuẩn bị

Chuẩn bị nguồn khí: Đảm bảo khí nén được lọc và áp suất được kiểm soát ở mức 0.1-0.6MPA
Kết nối nguồn điện: Kết nối với nguồn điện 220V AC/50Hz, đảm bảo dây nối đất còn nguyên vẹn và được nối đất hoàn toàn để tránh tai nạn.

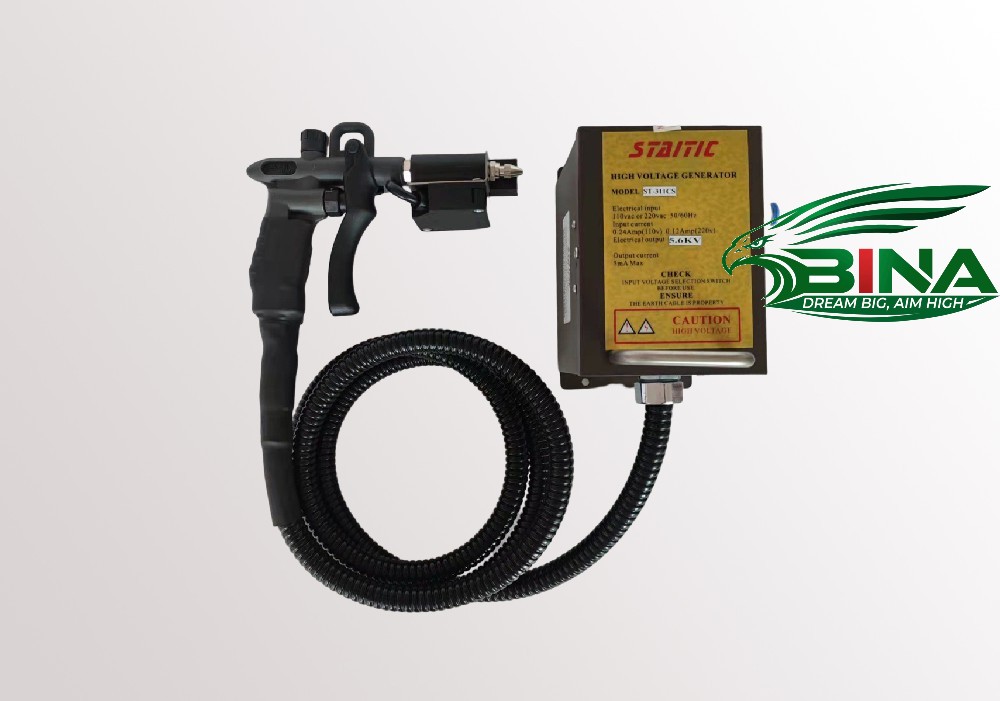

Kết nối súng: Kết nối dây cao áp của súng với nguồn điện cao áp và kết nối ống dẫn khí.

II. Quy trình vận hành

Nguồn điện/Nguồn khí Bật: Bật công tắc nguồn (đèn báo sẽ sáng) và đồng thời kết nối nguồn khí.
Điều chỉnh khoảng cách: Duy trì khoảng cách xấp xỉ 200-300mm giữa vòi phun và bề mặt vật thể.

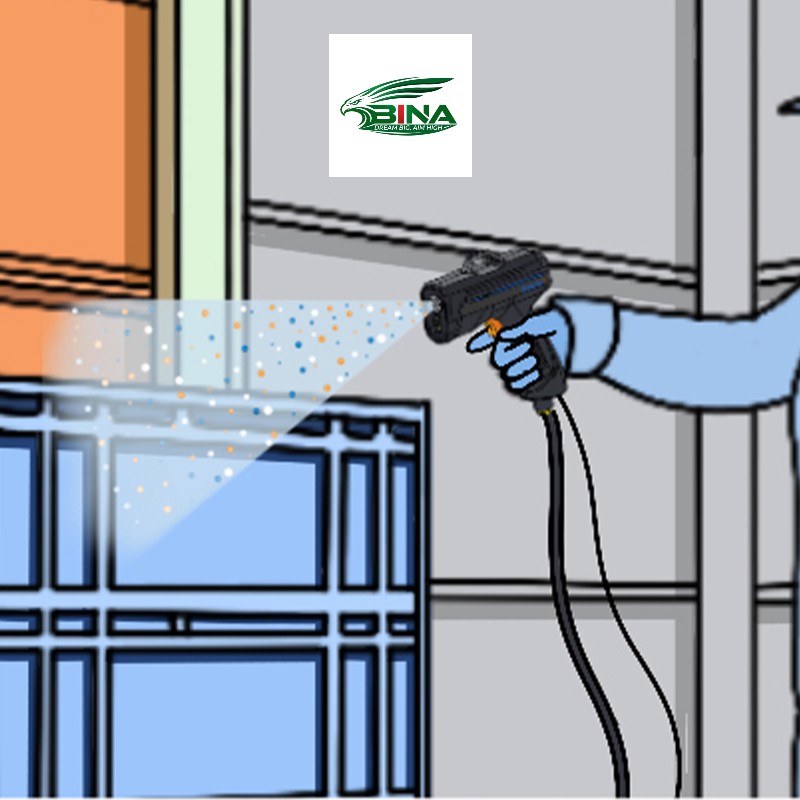

Thao tác làm sạch: Giữ tay cầm súng khí; khí ion sẽ được phun ra cùng với luồng khí. Di chuyển súng khí xung quanh bề mặt làm việc theo mọi hướng để trung hòa tĩnh điện trên bề mặt vật thể bằng các ion dương và âm và thổi bay bụi.
Tắt máy: Sau khi vận hành, trước tiên hãy tắt đèn báo nguồn, sau đó tắt nguồn khí.

III. Biện pháp phòng ngừa và bảo dưỡng

Yêu cầu an toàn: Không nên bật và tắt nguồn thường xuyên trong khi vận hành (khuyến nghị khoảng thời gian giữa các lần bật và tắt dài hơn 1 phút). Khuyến nghị không nên làm việc liên tục quá lâu để tránh mệt mỏi.
Vệ sinh hàng ngày: Nếu thấy hiệu quả khử tĩnh điện của súng khí giảm, có thể là do bụi tích tụ trên kim ion. Sau khi tắt nguồn, dùng tăm bông nhúng vào cồn khan để làm sạch kim phóng điện và các khe hở bên trong.
Tránh va chạm: Súng hơi là sản phẩm nhẹ và chính xác; cần phải bảo vệ sản phẩm khỏi va đập trong quá trình sử dụng để kéo dài tuổi thọ.

Lưu ý quan trọng: Hư hỏng do không vận hành theo hướng dẫn sử dụng thường không được bảo hành miễn phí.
