Mô tả

Giấy lau máy SMT là gì

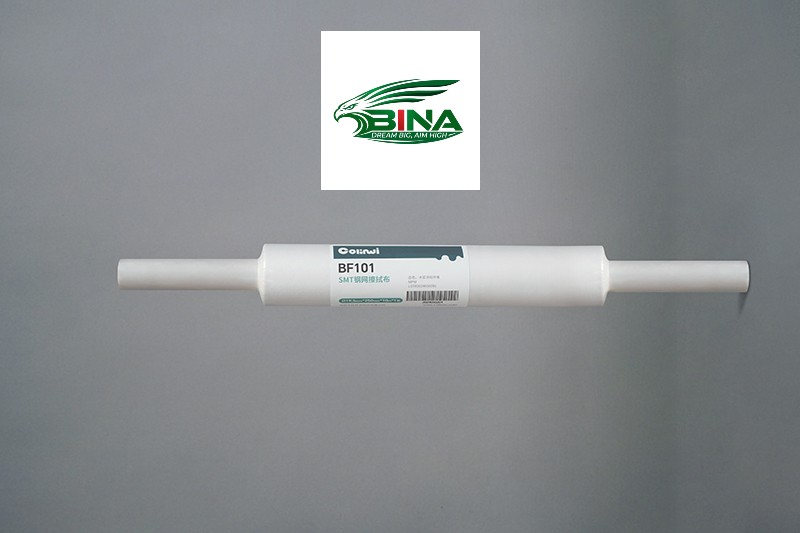

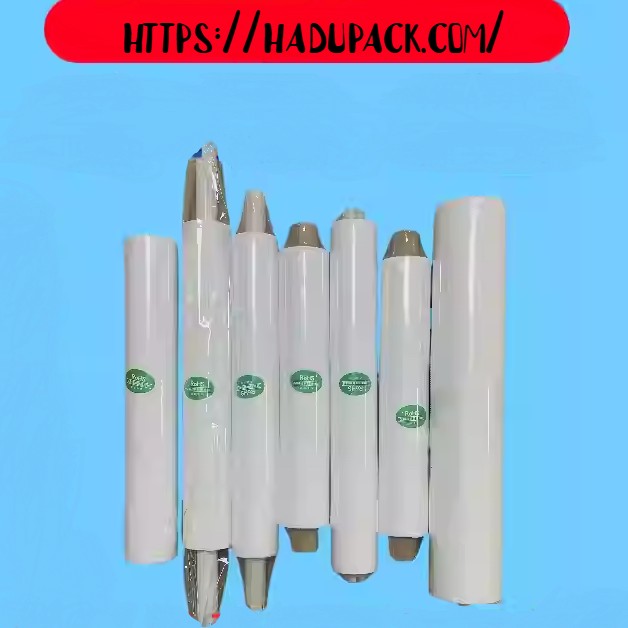

Cuộn giấy lau máy SMT (thường được gọi là giấy lau khuôn SMT hoặc giấy lau tự động) là vật tư tiêu hao dạng cuộn được sử dụng trong ngành công nghiệp sản xuất điện tử (công nghệ gắn bề mặt SMT), đặc biệt dành cho máy in tự động hoàn toàn. Chúng được làm từ cấu trúc hỗn hợp bột gỗ và sợi polyester, giúp loại bỏ hiệu quả cặn kem hàn và keo đỏ khỏi khuôn in và bảng mạch, giảm đáng kể lỗi sản phẩm và nâng cao hiệu quả làm sạch.

◆Tìm hiểu thêm:

Chi tiết chính:

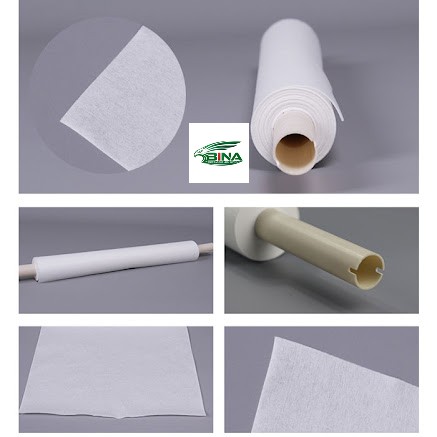

Thành phần vật liệu: Thường được làm từ bột gỗ tự nhiên và sợi polyester thông qua quy trình thủy lực đặc biệt, có khả năng thấm hút nước và dầu tuyệt vời, ít bụi và chống tĩnh điện.
Ưu điểm: Giảm đáng kể tỷ lệ phế phẩm, cải thiện chất lượng in, tránh hiện tượng đoản mạch hoặc hở mạch do khuôn in bẩn, và tăng hiệu quả sản xuất.
Các loại: Có nhiều thông số kỹ thuật khác nhau cho các máy in khác nhau như DEK, MPM, JUKI và YAMAHA, tùy thuộc vào kiểu máy in. Một số loại còn được phân loại thành loại khô (không dung môi) hoặc loại ướt.
Hiệu suất vật liệu: Giấy lau chất lượng cao cần có lượng phát thải ion và số lượng hạt cực thấp để đảm bảo không gây ô nhiễm thứ cấp trong môi trường phòng sạch.
Cơ chế làm sạch: Sau khi in một vài PCB, máy sẽ tự động nhả giấy lau và sử dụng chất tẩy rửa để lau khô hoặc lau ướt nhằm loại bỏ bụi bẩn tích tụ.
Hiệu quả sản xuất: Sử dụng cuộn giấy lau tự động giúp giảm thời gian dừng lại để làm sạch khuôn in thủ công, tăng năng suất.

Nói một cách đơn giản, đó là “chất làm sạch” của máy in, đảm bảo các bo mạch in sạch sẽ và duy trì tiêu chuẩn cao về độ sạch bề mặt trong quy trình SMT.

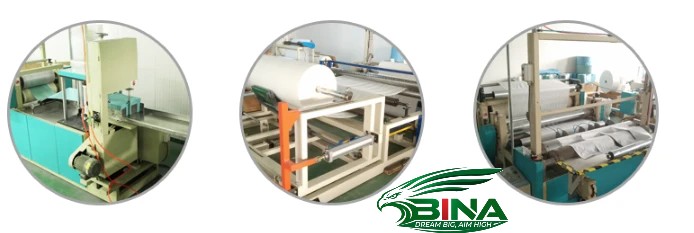

Quy trình sản xuất giấy lau khuôn SMT

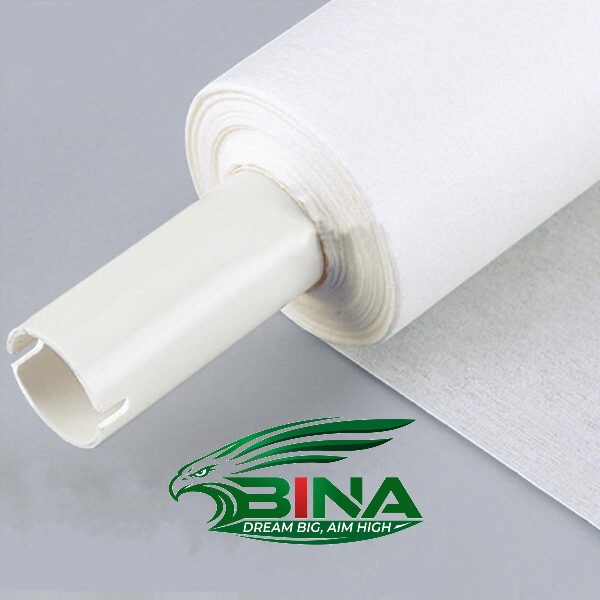

Giấy lau khuôn SMT chủ yếu được làm từ bột gỗ tự nhiên và sợi polyester, được xử lý bằng phương pháp spunlace độc đáo để tạo ra cấu trúc hai lớp bột gỗ/polyester. Quá trình này tạo ra giấy lau có khả năng thấm hút nước và dầu cao, sinh bụi cực thấp, không xơ vải, chống tĩnh điện và độ bền cao, phù hợp với máy in tự động hoàn toàn.

Quy trình sản xuất và những điểm chính của giấy lau khuôn SMT:

Nguyên liệu và cấu trúc: Thông thường là hỗn hợp 55% bột gỗ và 45% sợi polyester, hoặc tỷ lệ tương tự, tạo thành bề mặt có khả năng giữ xơ vải và ma sát cao.
Quy trình Spunlace: Đây là quy trình cốt lõi. Các tia nước tốc độ cao, áp suất cao được phun lên lưới sợi, làm cho các sợi dịch chuyển và đan xen vào nhau, đạt được hình dạng chắc chắn mà không cần chất kết dính hóa học.
Xử lý bề mặt: Để đảm bảo khuôn in chính xác không bị trầy xước, sản phẩm hoàn thiện trải qua quá trình xử lý đặc biệt để duy trì độ dẻo dai đồng thời đảm bảo sinh bụi cực thấp (lượng ion dư thấp).

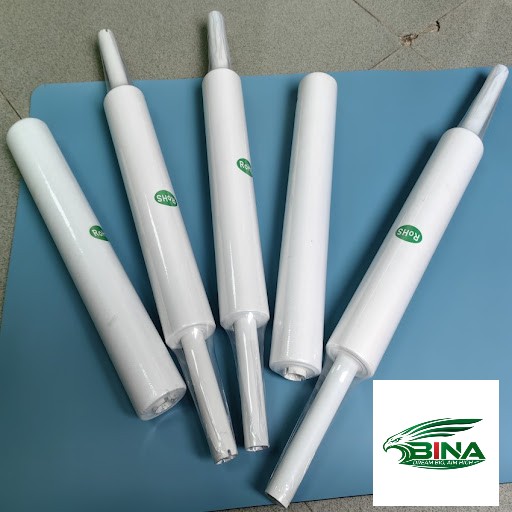

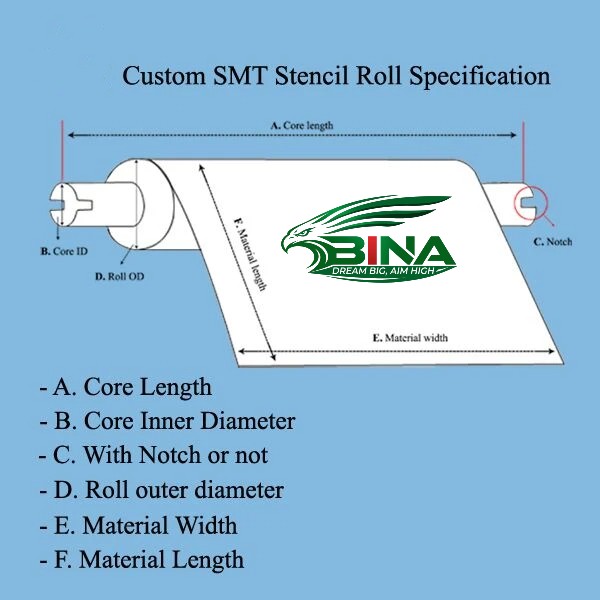

Thông số kỹ thuật sản phẩm hoàn thiện: Được cắt và cuộn thành cuộn phù hợp để sử dụng với máy in tự động như DEK và MPM, với chiều rộng thường nằm trong khoảng 350mm – 850mm.

Giấy lau này được thiết kế đặc biệt để loại bỏ lượng kem hàn và chất trợ hàn dư thừa khỏi đáy khuôn in trong quá trình in kem hàn PCB, trở thành vật tư tiêu hao quan trọng để duy trì độ sạch của khuôn in trong sản xuất điện tử.

Ứng dụng giấy vệ sinh máy SMT

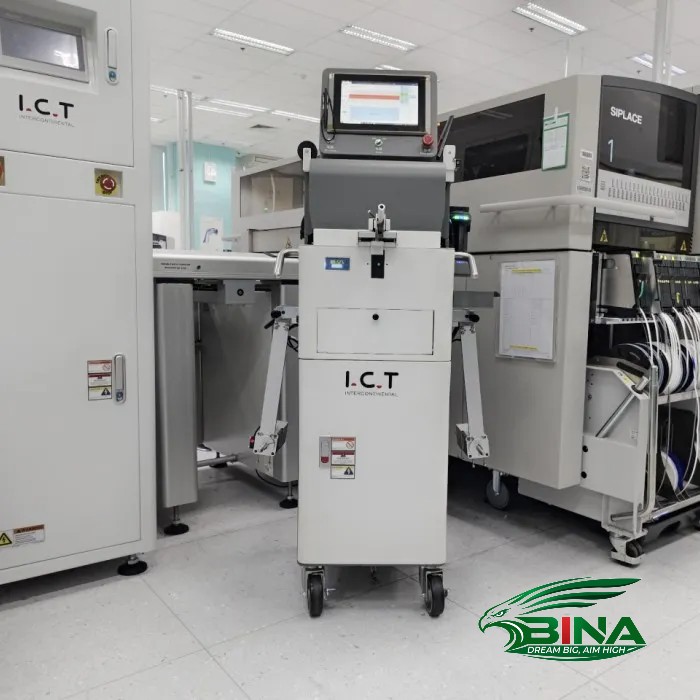

Giấy cuộn vệ sinh máy SMT (còn được gọi là giấy lau khuôn hoặc giấy cuộn lau tự động) chủ yếu được sử dụng trong các dây chuyền sản xuất công nghệ gắn bề mặt (SMT) trong ngành công nghiệp sản xuất điện tử. Mục đích chính của chúng là tự động làm sạch cặn kem hàn, keo đỏ và bụi bẩn còn sót lại trên khuôn in của máy in, ngăn ngừa lỗi in và cải thiện chất lượng hàn. Các cuộn giấy này có khả năng thấm hút cao, ít bụi, bền chắc và chống tĩnh điện.

Ứng dụng và chức năng chính:

Vệ sinh khuôn in máy in tự động hoàn toàn/bán tự động: Hoạt động cùng với hệ thống lau tự động của máy in (lau khô, lau ướt hoặc lau chân không) để định kỳ loại bỏ cặn kem hàn còn sót lại ở đáy khuôn, ngăn ngừa đoản mạch.
Vệ sinh PCB: Loại bỏ kem hàn thừa trên bề mặt bảng mạch.
Bảo trì môi trường phòng sạch: Thích hợp cho việc bảo trì thiết bị chính xác trong các dây chuyền sản xuất SMT và dây chuyền lắp ráp bán dẫn.
Lau dầu và dung môi: Siêu thấm hút nước và dầu, nhanh chóng loại bỏ kem hàn và chất tẩy rửa.

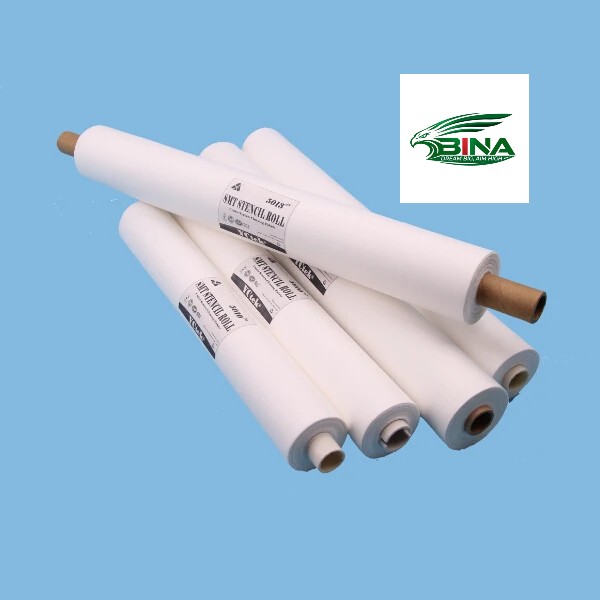

Giấy lau khuôn SMT thường được làm từ vật liệu tổng hợp gồm bột gỗ tự nhiên và sợi polyester, kích thước có thể được tùy chỉnh theo thông số kỹ thuật của máy.

Các vấn đề thường gặp giấy lau khuôn SMT

Các vấn đề thường gặp với giấy lau khuôn in SMT chủ yếu tập trung vào hiện tượng xơ vải, khả năng thấm hút không đủ, tính tương thích hóa học và tắc nghẽn khuôn in. Các vấn đề thường gặp bao gồm cặn giấy dẫn đến lỗi in, khả năng thấm hút kem hàn kém, phản ứng với chất tẩy rửa gây hư hỏng vật liệu và việc lau không hoàn toàn để lại cặn kem hàn ở đáy khuôn in.

Vấn đề thường gặp với giấy lau khuôn in SMT:

Xơ vải: Giấy lau chất lượng thấp dễ bị rụng các sợi nhỏ trong quá trình lau, để lại cặn trên bề mặt khuôn in, gây tắc nghẽn lỗ xuyên hoặc hàn linh kiện kém trong quá trình in SMT.
Khả năng thấm hút và khử trùng không đủ: Giấy lau không thể thấm hút kem hàn hoặc keo đỏ một cách hiệu quả, gây ra hiện tượng khuếch tán hoặc để lại cặn kem hàn.
Không tương thích với chất tẩy rửa/cồn: Độ bền của giấy giảm, bị rách hoặc phản ứng hóa học sau khi ngâm trong cồn hoặc chất tẩy rửa, khiến việc làm sạch không hiệu quả.
Vấn đề tĩnh điện: Nếu thiếu đặc tính chống tĩnh điện, giấy lau dễ tạo ra tĩnh điện trong quá trình lau, thu hút bụi hoặc làm hỏng các linh kiện.
Tắc nghẽn khuôn in: Giấy lau quá mỏng hoặc có kích thước lỗ không phù hợp, không thể loại bỏ kem hàn khỏi các lỗ nhỏ, dẫn đến cặn kem hàn ở đáy khuôn in và lượng hàn không đủ.
Lau không hiệu quả: Sử dụng vật liệu không phù hợp (như khăn giấy thông thường) để lau khuôn in không loại bỏ được kem hàn đã đông cứng và thay vào đó gây ô nhiễm.

Biện pháp cải tiến: Sử dụng giấy lau chuyên dụng hiệu suất cao cho SMT, đảm bảo vật liệu có khả năng thấm hút cao, không xơ (ít bụi), vật liệu composite polyester/bột gỗ, và duy trì độ ẩm chất tẩy rửa thích hợp. Vệ sinh đáy khuôn in thường xuyên.
