Băng dính chống tĩnh điện ESD

Mô tả

Cách hoạt động của băng chống tĩnh điện

Tĩnh điện rất phổ biến trong cuộc sống hàng ngày của chúng ta, nhưng nó có thể gây ra thiệt hại nghiêm trọng cho các linh kiện điện tử. Để ngăn ngừa những nguy hiểm của tĩnh điện, các vật liệu và sản phẩm chống tĩnh điện đã được phát triển. Một trong những sản phẩm đó là băng chống tĩnh điện, được sử dụng để bảo vệ các linh kiện điện tử trong quá trình vận chuyển và xử lý. Trong bài viết này, chúng ta sẽ thảo luận về cách hoạt động của băng chống tĩnh điện.

Tĩnh điện rất phổ biến trong cuộc sống hàng ngày của chúng ta, nhưng nó có thể gây ra thiệt hại nghiêm trọng cho các linh kiện điện tử. Để ngăn ngừa những nguy hiểm của tĩnh điện, các vật liệu và sản phẩm chống tĩnh điện đã được phát triển. Một trong những sản phẩm đó là băng chống tĩnh điện, được sử dụng để bảo vệ các linh kiện điện tử trong quá trình vận chuyển và xử lý. Trong bài viết này, chúng ta sẽ thảo luận về cách hoạt động của băng chống tĩnh điện.

Băng dính chống tĩnh điện là gì?

Băng dính chống tĩnh điện là một loại băng dính được thiết kế đặc biệt để tiêu tán tĩnh điện. Sự phóng điện tĩnh (ESD) có thể làm hỏng các linh kiện điện tử và băng chống tĩnh điện cung cấp một đường dẫn điện cho dòng chảy và sự tiêu tán điện tích, do đó giúp ngăn chặn điều này xảy ra.

Băng keo chống tĩnh điện này ngăn chặn tĩnh điện trong quá trình tháo cuộn và trong quá trình tháo khỏi bề mặt. Thích hợp cho các bộ phận điện tử nhạy cảm, thiết bị y tế, linh kiện chính xác hoặc các ứng dụng khác trong khu vực nhạy cảm với tĩnh điện.

◆Tìm hiểu thêm:

1. https://hadupack.com/san-pham/bang-keo-che-phu/
2. https://hadupack.com/san-pham/bang-keo-giay/
3. https://hadupack.com/san-pham/bang-keo-in-logo/

Nó hoạt động như thế nào?

Băng chống tĩnh điện được làm từ nhiều loại vật liệu, bao gồm kim loại dẫn điện và nhựa không dẫn điện. Các vật liệu dẫn điện cung cấp một đường dẫn cho dòng điện tĩnh đi qua, trong khi các vật liệu không dẫn điện cung cấp lớp cách điện để ngăn ngừa sự tích tụ tĩnh điện.

Khi băng dính được dán lên bề mặt, nó tạo ra một đường dẫn điện giữa vật thể và mặt đất. Khi tĩnh điện tích tụ trên bề mặt, nó sẽ được giải phóng qua vật liệu dẫn điện trong băng keo và chảy xuống đất. Điều này giúp ngăn ngừa hiện tượng phóng điện tĩnh (ESD) làm hỏng các linh kiện điện tử nhạy cảm.

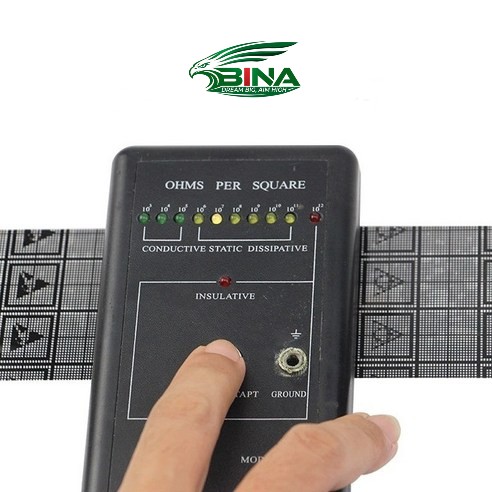

Độ dẫn điện của băng keo được đo bằng ôm trên inch vuông (Ω/sq.in.), với giá trị thấp hơn cho thấy độ dẫn điện cao hơn. Băng keo chống tĩnh điện thường có độ dẫn điện nhỏ hơn 10^12 Ω/sq.in, đủ thấp để ngăn ngừa ESD.

Quy trình sản xuất băng keo chống tĩnh điện

Quy trình sản xuất băng keo chống tĩnh điện chủ yếu bao gồm xử lý chất nền, phủ lớp keo chống tĩnh điện, sấy khô và đóng rắn, cán màng và cắt. Màng PET, PVC hoặc OPP thường được sử dụng làm chất nền. Một lớp keo acrylic nhạy áp có chứa chất chống tĩnh điện được phủ lên màng, tạo cho bề mặt khả năng dẫn điện hoặc khả năng tiêu tán tĩnh điện, từ đó đạt được khả năng bảo vệ chống tĩnh điện.

Quy trình sản xuất cốt lõi:

1. Chuẩn bị chất nền và xử lý bề mặt: Chọn màng PET, PI (polyimide) hoặc PVC. Đôi khi cần thêm lớp phủ làm cứng hoặc lớp dẫn điện (như lớp kim loại) lên bề mặt chất nền.
2. Công thức keo chống tĩnh điện: Keo acrylic nhạy áp được trộn đều với chất chống tĩnh điện đặc biệt và chất đóng rắn theo tỷ lệ cụ thể.
3. Quy trình phủ: Keo chống tĩnh điện đã chuẩn bị được phủ đều lên bề mặt chất nền bằng máy phủ có độ chính xác cao. Độ dày lớp phủ thường cần đáp ứng các yêu cầu chức năng cụ thể.
4. Sấy khô và đóng rắn: Băng keo đã phủ được đặt trong lò sấy để sấy khô theo kiểu gradient (từ nhiệt độ thấp đến cao), thúc đẩy sự bay hơi của dung môi và đóng rắn chất kết dính trên chất nền để tạo thành một lớp keo chống tĩnh điện ổn định.
5. Cắt và cán màng: Tùy thuộc vào yêu cầu, lớp màng chống tĩnh điện có thể được cán màng với giấy/màng chống dính, và cuối cùng được cắt thành các thông số kỹ thuật của sản phẩm hoàn chỉnh.

Điểm kỹ thuật:

1. Độ đồng nhất của lớp phủ: Phải đảm bảo tính nhất quán của chức năng chống tĩnh điện.
2. Ít cặn: Chủ yếu được sử dụng để đóng gói hoặc bảo vệ trong quá trình sản xuất các sản phẩm điện tử (như đóng gói QFN, cắt PCB), không để lại cặn khi tháo gỡ.
3. Khả năng chịu nhiệt cao: Một số loại băng keo chống tĩnh điện (như chất nền PI) phải đáp ứng các yêu cầu của quy trình hàn nhiệt độ cao như SMT.

Thông số kỹ thuật băng dính chống tĩnh điện:

1. Băng keo cellulose trong suốt an toàn ESD có ký hiệu ESD in màu đen
2. Băng keo dày 2,4 mil
3. Giảm điện tích <.014 giây.
4. Có sẵn trên lõi 3″ với chiều rộng 1/2″, 3/4″, 1″ và 2″ (dài 70 mét / 229′).
5. Được sử dụng để vá, đóng gói và niêm phong thùng carton cho mục đích chung.
6. Lớp lót: Cellulose nguyên chất 35 micron
7. Độ dày: 2,0 mils (.050mm)
8. Chất kết dính: Cao su thiên nhiên gốc dung môi
9. Độ bám dính: 34 oz/inch
10. Độ bám dính của bi: 20#
11. Độ bền giữ: 1/32” trong 2 giờ
12. Tấm SST: 1/2” x 1”; tải trọng 1 kg
13. Độ bền kéo: 24lbs/inch
14. Độ giãn dài: 22% khi đứt
15. Khả năng chịu nhiệt: 32°F đến 150°F (0°C đến 66°C)

Tính năng băng keo chống tĩnh điện

1. Màng cellulose phân hủy sinh học được phủ keo dán gốc cao su tự nhiên.
2. Điện trở bề mặt (ASTM-D257): Mặt màng – 6 x 108 Ohm + Mặt keo – 5 x 109 Ohm.
3. Ngăn chặn tĩnh điện trong quá trình tháo cuộn và trong quá trình tháo khỏi bề mặt.
4. Có sẵn ký hiệu dễ bị tĩnh điện rõ ràng và được in.
5. Thay thế cho: Tesa #53205; Shurtape #CT109; Clipper #4206; Scapa #1109 và Intertape #MC-1

Ứng dụng băng keo chống tĩnh điện

1. Niêm phong túi ESD và bao bì/thùng chứa ESD khác.
2. Ống IC DIP an toàn.
3. Lý tưởng cho các ứng dụng chung trong khu vực nhạy cảm với tĩnh điện.
4. Thích hợp cho các bộ phận điện tử nhạy cảm, phòng sạch, thiết bị y tế hoặc linh kiện chính xác.

Các loại băng keo chống tĩnh điện

Có nhiều loại băng keo chống tĩnh điện khác nhau, mỗi loại được thiết kế cho một ứng dụng cụ thể. Ví dụ, một số loại băng keo được thiết kế cho phòng sạch, trong khi những loại khác phù hợp với môi trường khắc nghiệt.

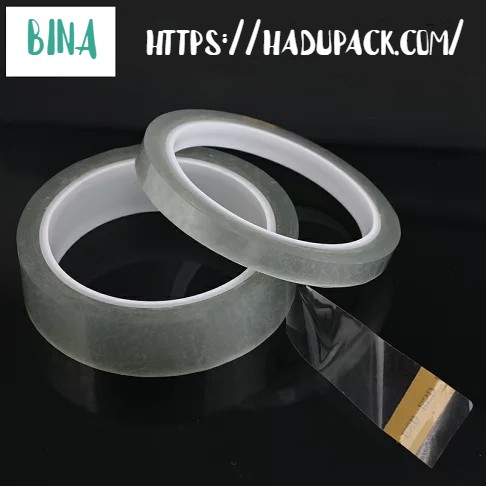

Băng keo cellulose chống tĩnh điện: Băng keo cellulose chống tĩnh điện là loại băng keo chất lượng cao được thiết kế đặc biệt để cung cấp giải pháp liền mạch, hiệu quả và an toàn cho nhiều ứng dụng kiểm soát ESD. Nó được làm từ cellulose và màng ban đầu có đặc tính chống tĩnh điện.

Băng keo cellulose chống tĩnh điện là giải pháp kiểm soát ESD tiết kiệm chi phí, đáng tin cậy và hiệu quả, trở thành lựa chọn lý tưởng. Sử dụng loại băng keo này, bạn có thể đảm bảo tuổi thọ và hiệu suất của thiết bị và linh kiện điện tử. Độ bền và khả năng dẫn điện của nó làm cho nó trở thành vật dụng thiết yếu đối với bất kỳ ai sử dụng các sản phẩm điện tử dễ vỡ và muốn bảo vệ chúng khỏi bất kỳ hư hại tiềm tàng nào.

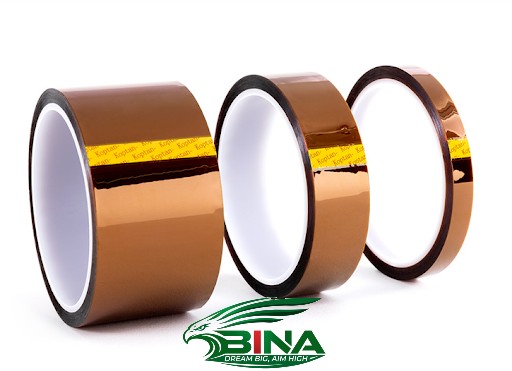

Băng keo chống tĩnh điện Polyimide: Băng keo chống tĩnh điện polyimide là loại băng keo chịu nhiệt độ cao được sử dụng phổ biến trong ngành công nghiệp điện tử. Nó có khả năng chống hóa chất, chống mài mòn, chống thủng và có thể chịu được nhiệt độ cao mà không bị hư hại. Điều này làm cho nó lý tưởng cho các linh kiện điện tử tiếp xúc với nhiệt độ cao trong quá trình sản xuất hoặc lắp ráp.

Băng keo chống tĩnh điện Vinyl: Băng keo chống tĩnh điện vinyl được thiết kế cho mục đích chung và thường được sử dụng trong các ứng dụng đóng gói và vận chuyển. Đặc tính chống ẩm và dễ sử dụng của nó làm cho nó trở thành lựa chọn phổ biến để bảo vệ các linh kiện điện tử trong quá trình vận chuyển.

Băng keo chống tĩnh điện Acrylic: Băng keo chống tĩnh điện acrylic có độ bám dính tuyệt vời và lý tưởng để sử dụng trong môi trường phòng sạch. Khả năng chống dung môi và hóa chất của nó làm cho nó phù hợp với nhiều ứng dụng.

Cách bảo quản băng keo chống tĩnh điện

Điều quan trọng nhất khi bảo quản băng keo chống tĩnh điện là giữ nó ở nơi khô ráo, thoáng mát, tối và kín để duy trì đặc tính kết dính và chức năng chống tĩnh điện. Nên đặt băng keo ở môi trường có độ ẩm tương đối từ 40% đến 60%, tránh ánh nắng trực tiếp và gần các nguồn nhiệt. Nên bảo quản trong túi đựng chống tĩnh điện ban đầu. Nghiêm cấm tiếp xúc với dung môi hữu cơ, axit mạnh và kiềm mạnh.

Yêu cầu bảo quản cụ thể:

1. Nhiệt độ môi trường: Nhiệt độ bảo quản tối ưu là 10 độ C – 25 độ C và độ ẩm không khí xung quanh nên được duy trì ở mức 40% – 60% để tránh keo bị chảy do quá nhiệt.
2. Nguồn sáng và nhiệt: Phải bảo quản tránh ánh sáng và nghiêm cấm ánh nắng trực tiếp. Tránh đặt băng keo ở những nơi có nhiệt độ cao như gần lò sưởi hoặc máy móc để tránh lớp nền bị lão hóa, biến dạng hoặc trở nên dính.
3. Đóng gói kín: Tốt nhất nên bảo quản trong bao bì gốc hoặc túi chống tĩnh điện (như túi chắn tĩnh điện) để ngăn bụi và tạp chất làm ô nhiễm bề mặt keo.
4. Phương pháp bảo quản: Nên bảo quản băng keo nằm ngang dạng cuộn hoặc treo để tránh xếp chồng lên nhau, vì có thể gây biến dạng hoặc dính. Vệ sinh môi trường: Khu vực bảo quản cần được giữ sạch sẽ, thông thoáng và khô ráo. Nghiêm cấm bảo quản chung với các hóa chất dễ cháy, nổ, độc hại, axit mạnh hoặc kiềm mạnh để tránh các phản ứng hóa học có thể làm hỏng băng keo.
5. Thời hạn sử dụng: Thường có thời hạn sử dụng nhất định sau khi sản xuất (thường từ sáu tháng đến một năm). Nên sử dụng theo nguyên tắc “nhập trước, xuất trước”.

Nếu bao bì băng keo chống tĩnh điện bị hư hỏng hoặc tiếp xúc với không khí trong thời gian dài, giá trị chống tĩnh điện của nó có thể dao động. Nên kiểm tra trước khi sử dụng.

Cách sử dụng băng keo chống tĩnh điện

Mấu chốt của việc sử dụng băng keo chống tĩnh điện (băng keo ESD) là duy trì môi trường sạch sẽ và đảm bảo khả năng chống tĩnh điện. Nó thường được sử dụng cho các linh kiện nhạy cảm với tĩnh điện, bao bì kín hoặc sàn nhà xưởng. Trước khi sử dụng, hãy rửa sạch và lau khô tay, đảm bảo bề mặt không bám bụi. Khi dán, ấn chặt băng keo vào bề mặt vật thể và làm phẳng. Thích hợp cho việc bảo vệ và niêm phong cảnh báo tĩnh điện trong lĩnh vực điện tử, hóa chất và các lĩnh vực khác.

Hướng dẫn sử dụng cụ thể như sau:

1. Chuẩn bị: Môi trường làm việc phải đáp ứng các yêu cầu chống tĩnh điện (ví dụ: đeo vòng tay, quần áo chống tĩnh điện). Làm sạch bề mặt vật thể, đảm bảo không có dầu, bụi và hơi ẩm.
2. Kỹ thuật ứng dụng: Dán băng keo chống tĩnh điện đều lên các linh kiện điện tử, kính cửa sổ ô tô hoặc bảng mạch cần xử lý chống tĩnh điện. Nếu là băng keo mềm, hãy dùng vải mềm khô để làm phẳng, đảm bảo không có bọt khí.

Ứng dụng đặc biệt:

1. Niêm phong bao bì: Được sử dụng để đóng gói các vật liệu nhạy cảm với tĩnh điện, cung cấp khả năng chắn.
2. Băng dính chống tĩnh điện: Được sử dụng để nối linh kiện SMT; vật liệu chống tĩnh điện ngăn chặn tĩnh điện hút bụi, bảo vệ các linh kiện điện tử.

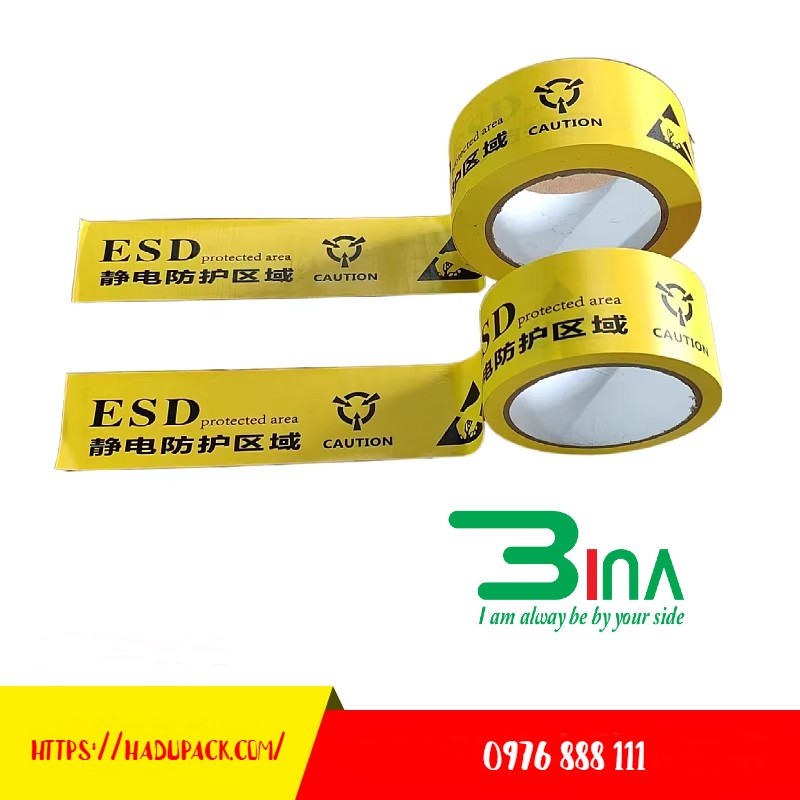

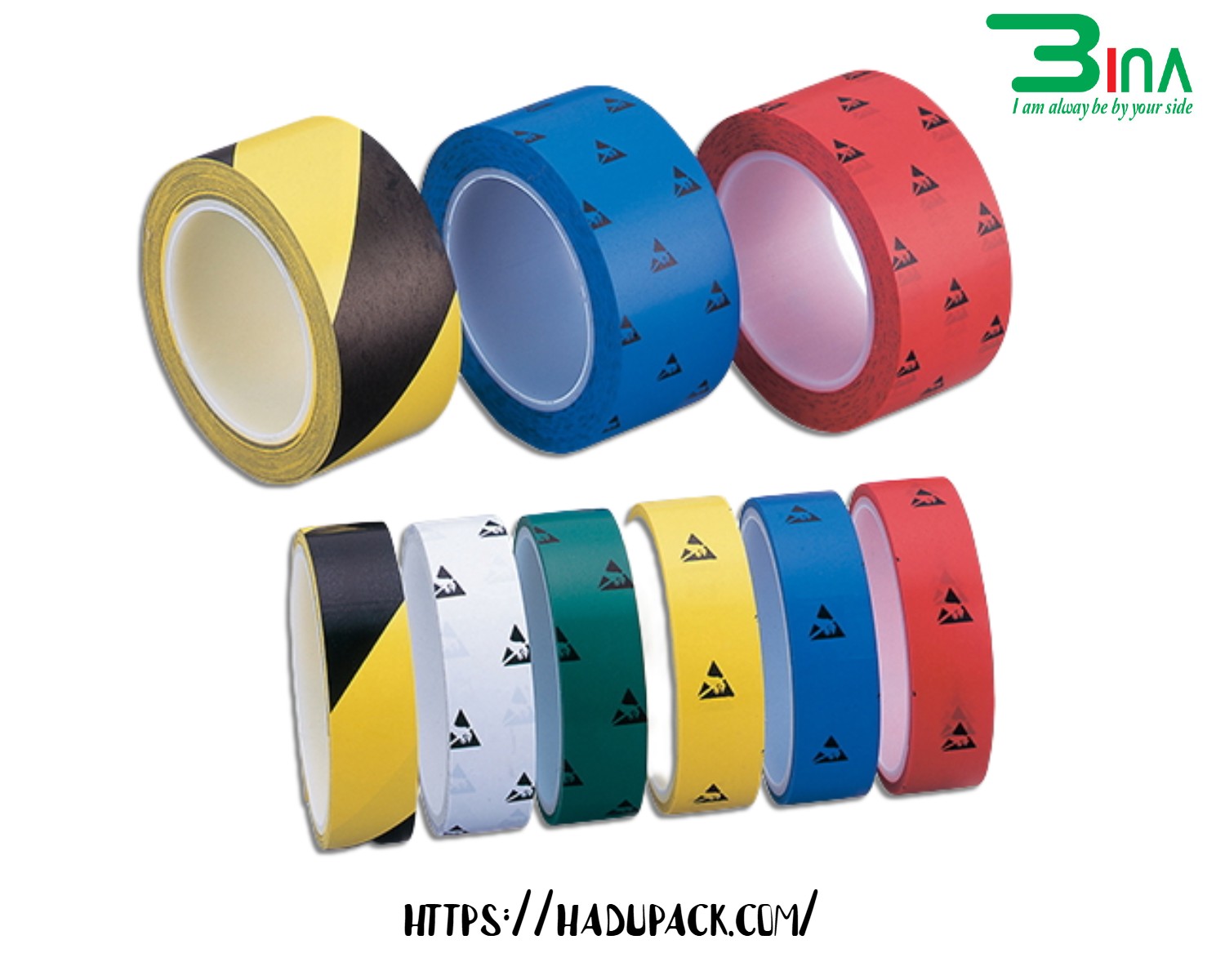

3. Băng dính đánh dấu khu vực: Băng dính cảnh báo được sử dụng để phân định khu vực. Đảm bảo dán lên sàn hoặc mặt bàn sạch sẽ và khô ráo.

Lưu ý: Không trộn lẫn với băng dính thông thường. Bảo quản nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp.

1. Băng dính chống tĩnh điện thường có hạn sử dụng nhất định và cần kiểm tra định kỳ độ bám dính và khả năng chống tĩnh điện của nó.

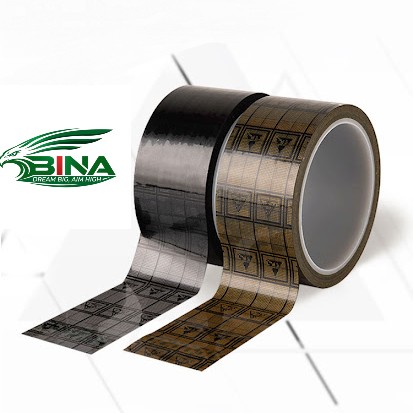

2. Các loại băng dính chống tĩnh điện khác nhau (dạng lưới, trong suốt hoàn toàn, v.v.) phù hợp với các trường hợp khác nhau. Vui lòng xác nhận thông số kỹ thuật trước khi sử dụng.

Kết luận băng keo chống tĩnh điện:

Băng keo chống tĩnh điện là một công cụ quan trọng để bảo vệ các linh kiện điện tử khỏi hư hỏng do tĩnh điện. Bằng cách tạo ra đường dẫn dẫn điện cho dòng điện tĩnh, nó giảm nguy cơ phóng điện tĩnh và giúp đảm bảo các linh kiện nhạy cảm hoạt động tốt. Với nhiều loại băng keo chống tĩnh điện khác nhau trên thị trường, bạn có thể dễ dàng tìm được loại băng keo phù hợp cho mọi ứng dụng. Sau đây là các kết luận chi tiết về băng keo chống tĩnh điện:

Chức năng cốt lõi và nguyên lý chống tĩnh điện:

1. Nguyên lý: Điện trở suất bề mặt của nó thường nhỏ hơn Ω, tiêu tán năng lượng thông qua dẫn điện tĩnh điện, ngăn ngừa sự tích tụ điện tích ngay cả trong môi trường khô ráo.
2. Chức năng: Bảo vệ các linh kiện điện tử nhạy cảm khỏi hư hỏng do phóng điện tĩnh điện (ESD) đột ngột lên đến hàng nghìn vôn.

Các kịch bản ứng dụng và phân loại

1. Đóng gói mạch điện tử: Băng keo chống tĩnh điện polyimide chịu được nhiệt độ cao (trên 260°C ở nhiệt độ phòng) và được sử dụng để bảo vệ bề mặt PCB. Đóng gói chính xác: Băng keo chống tĩnh điện cellulose hoặc acrylic được sử dụng để đóng gói, dán và vận chuyển các linh kiện điện tử nhạy cảm, phù hợp với môi trường phòng sạch.
2. Các ứng dụng khác: Bảo vệ thiết bị y tế, cố định bàn làm việc nhạy cảm với tĩnh điện.

Ưu điểm về hiệu suất:

1. Độ sạch cao: Băng keo chống tĩnh điện chất lượng cao có ít chất phụ gia ion, đáp ứng tiêu chuẩn phòng sạch.
2. Độ bền: Chống mài mòn, chống hóa chất và ổn định nhiệt.
3. Không để lại cặn: Điện áp tĩnh điện thấp khi bóc, dẫn đến lượng cặn keo tối thiểu.

Hướng dẫn lựa chọn và sử dụng:

1. Tiêu chuẩn kiểm tra: Phải tuân thủ tiêu chuẩn ANSI/ESD S20.20-2021 (đo điện trở suất bề mặt).
2. Tiêu chí lựa chọn: Chọn vật liệu (ví dụ: PET, Polyimide) dựa trên nhiệt độ môi trường hoạt động, độ sạch phòng sạch yêu cầu và loại vật phẩm cần bảo vệ.

Băng keo chống tĩnh điện rất cần thiết để bảo vệ các sản phẩm điện tử chính xác trong sản xuất hiện đại, không chỉ cung cấp khả năng bảo vệ vật lý mà còn giúp giải phóng tĩnh điện một cách an toàn.
